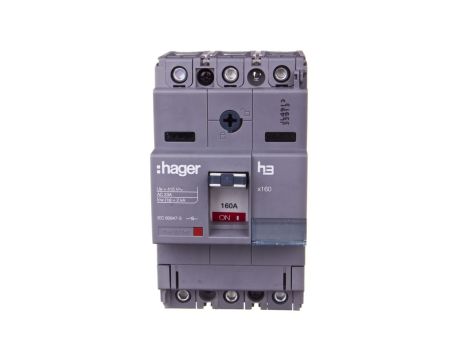

Rozłącznik mocy 3P 160A HCA160H

Rozłącznik mocy 3P 160A HCA160H

Rozłącznik mocy 3P 160A HCA160H to kompaktowy rozłącznik obciążenia trójpolowy przeznaczony do odłączania i łączenia obwodów zasilających w instalacjach przemysłowych i maszynowych. Urządzenie umożliwia ręczne i opcjonalnie zdalne (napęd silnikowy) odłączanie obwodów przy prądzie znamionowym do 160 A.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 160 A; liczba biegunów: 3.
• Napięcie pracy: 220/415 V (50/60 Hz); maksymalne znamionowe napięcie pracy Ue AC: 440 V; znamionowe napięcie izolacji: 690 V.
• Znamionowy warunkowy prąd zwarciowy Iq: 2,8 kA.
• Znamionowa moc pracy dla AC-23 przy 400 V: 64 kW (przełączanie silników i obciążeń indukcyjnych).
• Wytrzymałość elektryczna: 10 000 cykli; czas reakcji: 10 ms; straty mocy przy prądzie znamionowym: 43,8 W.
• Stopień ochrony: IP4X; zakres temperatur pracy: -35 °C do +70 °C.
• Element przełączający: dźwignia; mechanizm ryglujący: tak; możliwość wyposażenia w napęd silnikowy (opcja).
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe; moment dokręcania: 6 Nm.
• Konstrukcja: rozłącznik kompaktowy; zgodność z normą IEC 60947-3.
• Montaż: czołowy 4-otwory oraz montaż czołowy centralnie i montaż pośredni; niezalecany montaż płaski i nie do instalacji bezpośrednio w tablicach rozdzielczych.

Zastosowanie produktu

• Odłączanie zasilania maszyn i linii produkcyjnych w zastosowaniach przemysłowych i instalacjach automatyki.
• Izolacja obwodów dla prac konserwacyjnych i serwisowych, z możliwością ryglowania w pozycji wyłączonej.
• Przełączanie obciążeń indukcyjnych (AC-23) do 64 kW przy 400 V — stosowanie przy napędach silnikowych i układach napędowych.
• Integracja w rozdzielniach i panelach przemysłowych wymagających montażu czołowego (4-otwory) lub montażu pośredniego; możliwość dodania napędu silnikowego do zdalnego sterowania.
• Zastosowanie tam, gdzie wymagane są wysokie parametry pracy przy kompaktowej konstrukcji i zgodność z normami urządzeń łączeniowych.
