Opis produktu

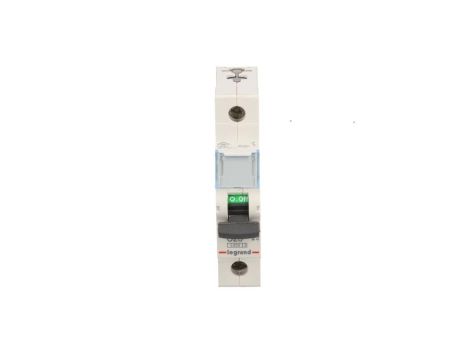

Wyłącznik nadprądowy 1P C 25A 6kA AC S301 TX3 403436
Jednobiegunowy wyłącznik nadprądowy Legrand S301 TX3 o charakterystyce C, przeznaczony do ochrony obwodów jednofazowych przed przeciążeniem i zwarciem. Produkt stosowany w rozdzielnicach modułowych w instalacjach mieszkaniowych, komercyjnych i lekkim przemyśle.
Cechy techniczne
- Typ: wyłącznik nadprądowy jednobiegunowy (1P) — S301 TX3
- Charakterystyka wyzwalania: C (przeznaczona do obciążeń z udarami prądowymi, np. rozruchy indukcyjne)
- Prąd znamionowy: 25 A
- Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
- Klasa ograniczenia energii: 3
- Szerokość: 1 moduł (17,5 mm dla wersji jednobiegunowej)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: nie
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze i wyzwalacze (seria DX3)
- Przyłącza i montaż: kompatybilny z systemami przyłączeniowymi szyn grzebieniowych i sztyftowych; montaż w rozdzielnicach modułowych
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2 (zgodnie z dokumentacją serii S 300 TX3)
Zastosowanie produktu
- Ochrona obwodów odbiorczych w instalacjach mieszkaniowych i budynkach użyteczności publicznej
- Zabezpieczenie obwodów oświetleniowych i gniazd w instalacjach jednofazowych
- Ochrona obwodów z urządzeniami generującymi prądy rozruchowe (charakterystyka C)
- Integracja w rozdzielnicach modułowych oraz systemach rozdziału z użyciem szyn grzebieniowych lub sztyftowych
- Możliwość stosowania w układach wymagających dodatkowych funkcji (styki pomocnicze, wyzwalacze DX3) dla sterowania i zdalnego wyłączania
