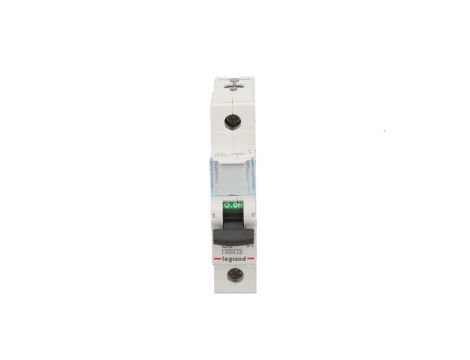

Wyłącznik nadprądowy 1P C 6A 6kA AC S301 TX3 403430

Wyłącznik nadprądowy 1P C 6A 6kA AC S301 TX3 403430

Wyłącznik nadprądowy jednopolarowy S301 TX3 o charakterystyce C przeznaczony do ochrony przeciwzwarciowej i przeciążeniowej obwodów jednofazowych w sieciach AC do 400 V. Produkt nadaje się do montażu w rozdzielnicach modułowych jako zabezpieczenie torów odbiorczych i obwodów sterowniczych.

Cechy techniczne

• Prąd znamionowy: 6 A; charakterystyka wyzwalania: C.
• Liczba biegunów: 1; napięcie znamionowe: 400 V AC; częstotliwość: 50 Hz.
• Znamionowa zdolność łączeniowa: 6 kA.
• Szerokość: 1 moduł (17,5 mm); głębokość wbudowania: 44 mm.
• Stopień ochrony: IP2X; klasa ograniczenia energii: 3.
• Jednoczesne rozłączanie bieguna N: nie.
• Możliwość dodatkowego wyposażenia: integracja z szynami grzebieniowymi i sztyftowymi oraz montaż styczników pomocniczych.
• Zgodność z normami dotyczącymi wyłączników nadprądowych: IEC/EN 60898-1 oraz IEC/EN 60947-2.

Zastosowanie produktu

• Ochrona obwodów rozdzielczych w instalacjach budynkowych i przemysłowych jednofazowych.
• Zabezpieczenie torów odbiorczych o umiarkowanym prądzie rozruchowym: oświetlenie, małe silniki, obwody grzewcze i urządzenia gospodarstwa domowego.
• Wykorzystanie w rozdzielnicach modułowych o szerokości 17,5 mm z możliwością łączenia szynami grzebieniowymi lub sztyftowymi.
• Stosowanie tam, gdzie wymagana jest selektywna ochrona obwodów do zdolności zwarciowej 6 kA oraz możliwość rozbudowy o styczniki pomocnicze.
