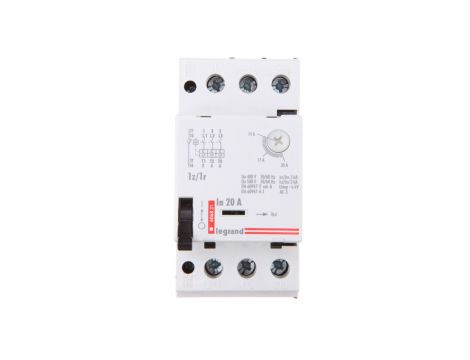

Wyłącznik silnikowy 3P 9kW 14-20A M 250 1R/1Z 20 606831

Wyłącznik silnikowy 3P 9kW 14-20A M 250 1R/1Z 20 606831

Wyłącznik silnikowy trójbiegunowy M 250 przeznaczony do zabezpieczania i rozłączania silników asynchronicznych w układach napędowych; urządzenie z termomagnetycznym sposobem wyzwalania, regulacją przeciążeniową 14–20 A i zintegrowanym stykiem pomocniczym 1R/1Z.

Cechy techniczne

• Sposób wyzwalania: termomagnetyczny (wyzwalacz termiczny + elektromagnetyczny)
• Zakres nastawy wyzwalacza przeciążeniowego: 14–20 A
• Znamionowy prąd ciągły Iu: 20 A
• Liczba biegunów: 3 (3P)
• Znamionowa moc pracy AC-3: 9 kW (400 V), 5 kW (230 V)
• Znamionowa zwarciowa zdolność łączeniowa Icu (400 V AC): 3 kA
• Bezzwłoczny wyzwalacz zwarciowy: nastawa 280 A (zakres 280–280 A)
• Ze zintegrowanym stykiem pomocniczym: tak (1R/1Z)
• Wyzwalacz podnapięciowy: brak
• Czułość na zanik fazy: brak funkcji detekcji zaników fazy
• Stopień ochrony: IP3X
• Przyłącze obwodu głównego: połączenie śrubowe
• Szerokość modułu: 17,5 mm (typowa dla serii M 250)

Zastosowanie

• Ochrona silników asynchronicznych przed przeciążeniem i zwarciem w układach przemysłowych
• Stosowanie w szafach sterowniczych i rozdzielnicach maszynowych
• Zastosowania w napędach pompowych, wentylacyjnych i transportowych wymagających automatycznego wyłączania przy zwarciu
• Integracja z układami sterowania jako element zabezpieczeń i sygnalizacji dzięki zintegrowanemu stykowi pomocniczemu
• Możliwość współpracy z wkładkami topikowymi i dodatkowymi akcesoriami serii M dla dopasowania do warunków zwarciowych instalacji
