Opis produktu

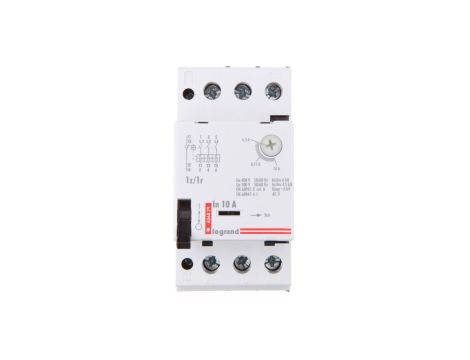

Wyłącznik silnikowy 3P 4kW 6,3-10A M 250 1R/1Z 10 606829
Trójpolowy wyłącznik silnikowy M 250 przeznaczony do zabezpieczania i załączania silników trójfazowych o mocy do 4 kW (AC-3, 400 V). Urządzenie wyposażone jest w termomagnetyczny układ wyzwalania oraz zintegrowany styk pomocniczy, umożliwiający integrację z układami sterowania.
Cechy techniczne
- Liczba biegunów: 3P
- Zakres nastawy wyzwalacza przeciążeniowego: 6,3–10 A
- Znamionowy prąd ciągły Iu: 10 A
- Znamionowa moc pracy (AC-3): 4 kW przy 400 V; 2,5 kW przy 230 V
- Sposób wyzwalania: termomagnetyczny (wyzwalacz przeciążeniowy + bezzwłoczny wyzwalacz zwarciowy)
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 140 A (ustawienie stałe)
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 6 kA
- Ze zintegrowanym stykiem pomocniczym: Tak
- Ze zintegrowanym wyzwalaczem podnapięciowym: Nie
- Czułość na zanik fazy: Nie
- Stopień ochrony: IP3X
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Szerokość modułowa: 17,5 mm
- Wymagane zabezpieczenie: stosować wkładki topikowe zgodnie ze zdolnością zwarciową urządzenia
Zastosowanie produktu
- Zabezpieczanie i sterowanie silników trójfazowych w układach przemysłowych i instalacjach maszynowych (do 4 kW przy 400 V)
- Montaż w rozdzielnicach modułowych — integracja z układami sterowania za pomocą wbudowanego styku pomocniczego
- Stosowanie w układach napędowych, obwodach pomp, wentylatorów i maszyn produkcyjnych wymagających ochrony przeciążeniowej i zwarciowej
- Zastosowanie tam, gdzie wymagane jest połączenie śrubowe i stopień ochrony IP3X
