Opis produktu

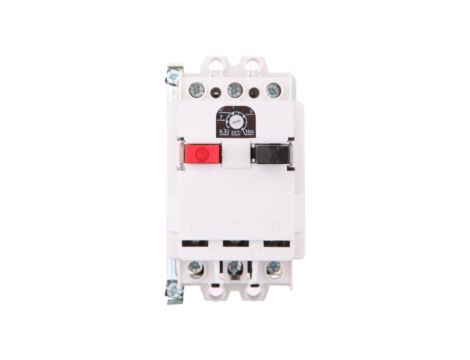

Wyłącznik silnikowy 3P 4kW 6,3-10A M 611 N 10 6112-420001
Trójpolowy wyłącznik silnikowy M 611 N 10 przeznaczony do ochrony i załączania silników elektrycznych w układach sterowania; urządzenie działa w trybie termomagnetycznym i zapewnia zabezpieczenie przeciążeniowe oraz przeciwzwarciowe dla obciążeń do 4 kW (AC-3, 400 V).
Cechy techniczne
- Liczba biegunów: 3 (3P), wyzwalanie termomagnetyczne.
- Znamionowa moc pracy (AC-3): 4 kW przy 400 V; 2,5 kW przy 230 V.
- Znamionowy prąd ciągły Iu: 10 A.
- Zakres nastawy wyzwalacza przeciążeniowego: 6,3–10 A.
- Bezzwłoczny wyzwalacz zwarciowy: nastawa stała 170 A (zakres 170–170 A).
- Znamionowa zwarciowa zdolność łączeniowa (Icu) przy 400 V AC: 1,25 kA.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
- Brak zintegrowanego styku pomocniczego; brak zintegrowanego wyzwalacza podnapięciowego; brak czułości na zanik fazy.
- Sposób wyzwalania: termomagnetyczny (regulacja termiczna dla ochrony przed przeciążeniem i magnetyczna dla zwarć).
Zastosowanie produktu
- Ochrona silników asynchronicznych w układach rozruchowych i sterowniczych (pompy, wentylatory, sprężarki, przenośniki) w sieciach 230/400 V.
- Stosowanie jako zabezpieczenie i wyłącznik w rozdzielnicach maszynowych oraz panelach sterowniczych z połączeniami śrubowymi.
- Współpraca z stycznikami i systemami automatyki jako element zabezpieczeń przeciążeniowych oraz łączeniowych przy wymaganej Icu do 1,25 kA.
- Zastosowania przemysłowe i instalacje pomocnicze, gdzie wymagane są regulowane nastawy przeciążeniowe w zakresie 6,3–10 A.
