Opis produktu

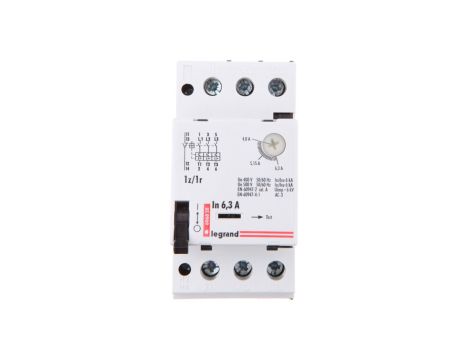

Wyłącznik silnikowy 3P 2,5kW 4-6,3A M 250 1R/1Z 6,3 606828
Modułowy wyłącznik silnikowy trójbiegunowy M 250 przeznaczony do zabezpieczania i załączania silników asynchronicznych w trybie AC-3; stosowany w rozdzielnicach i panelach sterowniczych o ograniczonej szerokości montażowej.
Cechy techniczne
- Rodzaj: wyłącznik silnikowy termomagnetyczny, 3 bieguny.
- Zakres nastawy wyzwalacza przeciążeniowego: 4 – 6,3 A.
- Znamionowy prąd ciągły Iu: 6,3 A.
- Znamionowa moc pracy AC-3: 2,5 kW (400 V), 1,5 kW (230 V).
- Bezzwłoczny wyzwalacz zwarciowy: nastawa 88,2 A (stała).
- Znamionowa zwarciowa zdolność łączeniowa Icu: 6 kA przy 400 V AC.
- Ze zintegrowanym stykiem pomocniczym: tak (1R/1Z).
- Sposób wyzwalania: termomagnetyczny; bez wyzwalacza podnapięciowego; brak czułości na zanik fazy.
- Stopień ochrony: IP3X.
- Przyłącze obwodu głównego: połączenie śrubowe.
- Szerokość modułu: 17,5 mm; dostępne warianty i dodatkowe akcesoria (sygnalizatory, akcesoria montażowe).
- Wymagane zabezpieczenie: stosować wkładki topikowe zgodnie ze zdolnością zwarciową instalacji.
Zastosowanie produktu
- Ochrona i załączanie silników trójfazowych do 2,5 kW (praca AC-3 przy 400 V).
- Zabezpieczenie obwodów napędowych i układów sterowania maszyn przemysłowych.
- Montaż w rozdzielnicach i panelach sterowniczych o ograniczonej szerokości, wymagających modułowych urządzeń 17,5 mm.
- Instalacje, gdzie wymagane są nastawy przeciążeniowe 4–6,3 A oraz integracja sygnałów styków pomocniczych do systemów automatyki.
- Zastosowania przemysłowe przy doborze odpowiednich zabezpieczeń nadprądowych umożliwiających wykorzystanie deklarowanej zdolności łączeniowej 6 kA.
