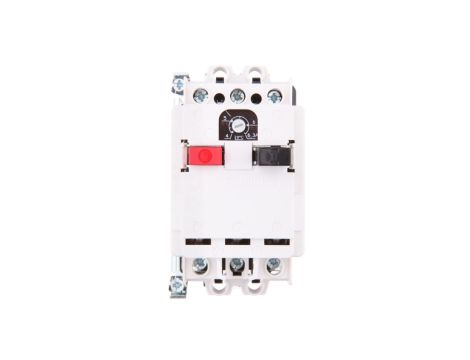

Wyłącznik silnikowy 3P 2,5kW 4-6,3A M 611 N 6,3 6112-370001

Wyłącznik silnikowy 3P 2,5kW 4-6,3A M 611 N 6,3 6112-370001

Wyłącznik silnikowy M 611 N 6,3 to trójbiegunowy aparat ochronny z wyzwalaczem termomagnetycznym przeznaczony do zabezpieczenia silników trójfazowych w trybie AC-3. Stosowany w rozdzielnicach i układach sterowania do ochrony przed przeciążeniami oraz zwarciami.

Cechy techniczne

• Liczba biegunów: 3
• Znamionowy prąd ciągły Iu: 6,3 A
• Zakres nastawy wyzwalacza przeciążeniowego: 4 ÷ 6,3 A (nastawa termiczna)
• Sposób wyzwalania: termomagnetyczny (wyzwalacz termiczny + bezzwłoczny wyzwalacz zwarciowy)
• Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: stała nastawa 107,1 A
• Znamionowa moc pracy AC-3: 2,5 kW przy 400 V, 1,5 kW przy 230 V
• Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 1,25 kA
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Brak zintegrowanego styku pomocniczego
• Brak zintegrowanego wyzwalacza podnapięciowego
• Brak czułości na zanik fazy

Zastosowanie produktu

• Ochrona silników trójfazowych do 2,5 kW (AC-3, 400 V) w instalacjach przemysłowych i komercyjnych
• Instalacje sterowania i rozdzielnice napędowe wymagające nastawy przeciążeniowej 4–6,3 A
• Zastosowania, gdzie wymagane jest zabezpieczenie przed zwarciami o Icu do 1,25 kA
• Montaż na płytach montażowych lub wewnątrz szaf sterowniczych z połączeniem śrubowym przewodów
