Opis produktu

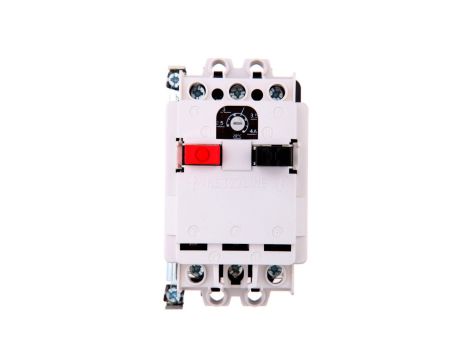

Wyłącznik silnikowy 3P 1,5kW 2,5-4A M 611 N 4 6112-330001
3-biegunowy wyłącznik silnikowy M 611 N 4 (6112-330001) przeznaczony do zabezpieczenia i sterowania silników trójfazowych w trybie AC-3. Urządzenie stosowane jako zabezpieczenie przeciążeniowe i zwarciowe w rozdzielnicach maszynowych i instalacjach przemysłowych.
Cechy techniczne
- Liczba biegunów: 3
- Znamionowy prąd ciągły Iu: 4 A
- Zakres nastawy wyzwalacza przeciążeniowego: 2,5–4 A
- Sposób wyzwalania: termomagnetyczny (przeciążenie + bezzwłoczny składnik zwarciowy)
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 68 A (stała nastawa)
- Znamionowa moc pracy przy AC-3: 1,5 kW przy 400 V; 0,8 kW przy 230 V
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 1,25 kA
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Ze zintegrowanym stykiem pomocniczym: nie
- Ze zintegrowanym wyzwalaczem podnapięciowym: nie
- Czułość na zanik fazy: nie
Zastosowanie produktu
- Zabezpieczenie silników trójfazowych o mocy do 1,5 kW (400 V) w trybie pracy AC-3.
- Ochrona przed przeciążeniami i zwarciami w rozdzielnicach maszynowych, automatyce przemysłowej i instalacjach napędowych.
- Stosowanie w aplikacjach wymagających regulowanej ochrony termicznej w zakresie 2,5–4 A oraz natychmiastowego odłączenia przy zwarciu (nastawa 68 A).
- Montaż w obwodach z połączeniem śrubowym – integracja z układami sterowania i zabezpieczeń w instalacjach trójfazowych.
