Opis produktu

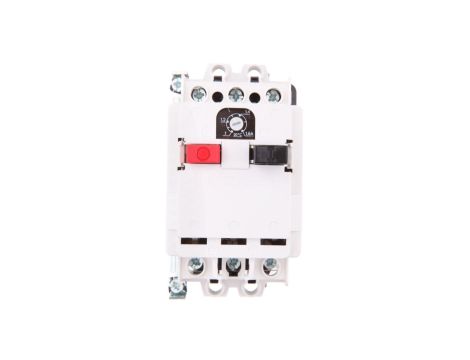

Wyłącznik silnikowy 3P 0,55kW 1-1,6A M 611 N 1,6 6112-250001
Trójpolowy wyłącznik silnikowy M 611 N o zakresie nastawy przeciążeniowej 1–1,6 A przeznaczony do ochrony i sterowania małych trójfazowych napędów elektrycznych. Stosowany w rozdzielnicach i szafach sterowniczych do zabezpieczenia silników o mocy do 0,55 kW (AC-3, 400 V).
Cechy techniczne
- Znamionowa moc pracy przy AC-3, 400 V: 0,55 kW
- Znamionowa moc pracy przy AC-3, 230 V: 0,25 kW
- Znamionowy prąd ciągły Iu: 1,6 A
- Zakres nastawy wyzwalacza przeciążeniowego: 1–1,6 A
- Sposób wyzwalania: termomagnetyczny (termiczny + bezzwłoczny wyzwalacz zwarciowy)
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 27,2 A (nastawa stała)
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 1,25 kA
- Liczba biegunów: 3
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Brak zintegrowanego styku pomocniczego
- Brak zintegrowanego wyzwalacza podnapięciowego
- Nieczuły na zanik fazy (brak detekcji zaniku fazy)
Zastosowanie produktu
- Ochrona przeciążeniowa i zwarciowa małych trójfazowych silników elektrycznych (np. pompy, wentylatory, drobne napędy maszyn).
- Stosowanie w rozdzielnicach i szafach sterowniczych jako zabezpieczenie silnikowe współpracujące ze stycznikami.
- Aplikacje przemysłowe i instalacje budynkowe wymagające regulacji ochrony termicznej w zakresie 1–1,6 A.
- Zastosowanie w instalacjach o ograniczonej zdolności zwarciowej, gdzie Icu = 1,25 kA jest wystarczające.
