Opis produktu

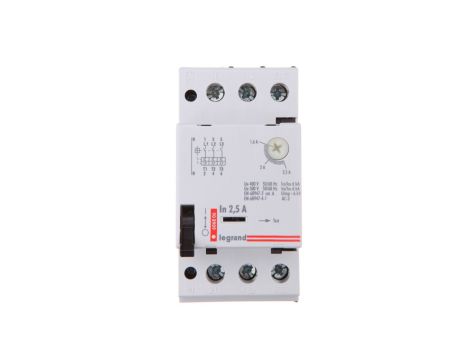

Wyłącznik silnikowy 3P 0,8kW 1,6-2,5A M 250 2,5 606806
Trójpolowy wyłącznik silnikowy M 250 przeznaczony do ochrony silników elektrycznych w trybie AC-3; stosowany jako zabezpieczenie przeciążeniowe i zwarciowe w aparatach sterowniczych i rozdzielnicach przemysłowych.
Cechy techniczne
- Typ wyzwalania: termomagnetyczny (wyzwalacz przeciążeniowy + bezzwłoczny wyzwalacz zwarciowy).
- Zakres nastawy wyzwalacza przeciążeniowego: 1,6–2,5 A.
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: stałe 35 A.
- Znamionowy prąd ciągły Iu: 2,5 A.
- Znamionowa moc pracy AC-3: 0,8 kW przy 400 V; 0,37 kW przy 230 V.
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 6 kA.
- Liczba biegunów: 3 (3P).
- Stopień ochrony: IP3X (ochrona przed ciałami stałymi >2,5 mm).
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
- Styk pomocniczy: brak; wyzwalacz podnapięciowy: brak; czułość na zanik fazy: brak.
- Wymagane dobezpieczenie: konieczność ochrony przed zwarciem odpowiednimi wkładkami topikowymi zgodnie z projektem i zdolnością łączeniową instalacji.
Zastosowanie produktu
- Ochrona małych silników trójfazowych w systemach napędowych (pompy, wentylatory, przenośniki).
- Instalacja w rozdzielnicach i szafach sterowniczych jako zabezpieczenie obwodów silnikowych w trybie AC-3.
- Zastosowanie w automatyce maszynowej tam, gdzie wymagane są nastawy przeciążeniowe w zakresie 1,6–2,5 A oraz ochrona zwarciowa do 6 kA.
- Element układu zabezpieczeń w instalacjach przemysłowych wymagających połączeń śrubowych i stopnia ochrony IP3X.
