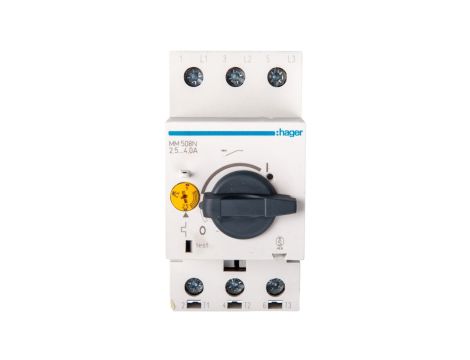

Wyłącznik silnikowy 3P 1,5kW 2,4-4A MM508N

Wyłącznik silnikowy 3P 1,5kW 2,4-4A MM508N

Wyłącznik silnikowy MM508N przeznaczony do zabezpieczenia i sterowania silników trójfazowych o mocy do 1,5 kW (AC-3, 400 V). Urządzenie trójbiegunowe z wyzwalaniem termomagnetycznym i zintegrowanym wyzwalaczem podnapięciowym, zaprojektowane do montażu stałego w rozdzielnicach przemysłowych i sterowniach.

Cechy techniczne

• Typ: wyłącznik silnikowy 3P, MM508N; sposób wyzwalania: termomagnetyczny.
• Zakres nastawy wyzwalacza przeciążeniowego: 2,4–4 A; znamionowy prąd ciągły Iu: 4 A.
• Znamionowa moc pracy przy AC-3, 400 V: 1,5 kW.
• Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 44–56 A; znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V: 100 kA.
• Napięcia znamionowe: 230/690 V; częstotliwość: 50/60 Hz.
• Wyzwalacz podnapięciowy: zintegrowany; czułość na zanik fazy: tak.
• Sposób przyłącza obwodu głównego: połączenie śrubowe; montaż: urządzenie mocowane na stałe.
• Stopień ochrony: IP20.
• Temperatura pracy: -25 °C do 55 °C; temperatura magazynowania: -25 °C do 80 °C.
• Straty mocy: 5,3 W; automatyczna kompensacja temperaturowa.
• Wytrzymałość: elektryczna do 50 000 cykli, mechaniczna do 100 000 cykli.
• Wymiary: głębokość 70 mm × wysokość 90 mm × szerokość 45 mm.
• Zgodność z normą IEC 60947-2; spełnia wymagania RoHS.

Zastosowanie produktu

• Zabezpieczenie i sterowanie silników trójfazowych o mocy do 1,5 kW w trybie AC-3 (napędy indukcyjne).
• Aplikacje przemysłowe: pompy, wentylatory, sprężarki, taśmy transportowe i małe agregaty napędowe.
• Montaż w rozdzielnicach i panelach sterowniczych wymagających stałego mocowania oraz połączeń śrubowych.
• Ochrona instalacji przed przeciążeniem, zwarciem oraz zanikiem fazy w układach 230/400/690 V.
