Opis produktu

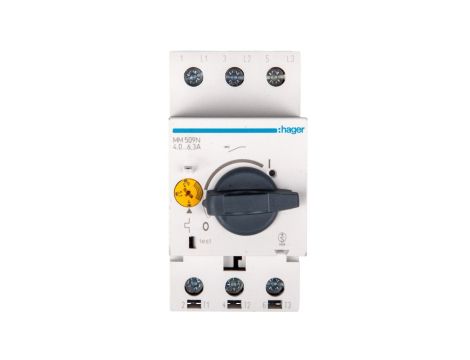

Wyłącznik silnikowy 3P 2,2kW 4-6,3A MM509N
Wyłącznik silnikowy MM509N to trójbiegunowe urządzenie do ochrony silników trójfazowych o mocy znamionowej do 2,2 kW (AC-3, 400 V). Przeznaczony jest do zabezpieczania obwodów napędowych przed przeciążeniem, zwarciem i zanikiem fazy w instalacjach 230/690 V, 50/60 Hz.
Cechy techniczne
- Liczba biegunów: 3
- Zakres nastawy wyzwalacza przeciążeniowego: 4 ÷ 6,3 A
- Znamionowy prąd ciągły Iu: 6,3 A
- Znamionowa moc pracy przy AC-3, 400 V: 2,2 kW
- Napięcie znamionowe: 230/690 V, częstotliwość 50/60 Hz
- Sposób wyzwalania: termomagnetyczny
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 75,6 ÷ 88 A
- Znamionowa zwarciowa zdolność łączeniowa (Icu) przy 400 V AC: 100 kA
- Czułość na zanik fazy: tak
- Ze zintegrowanym stykiem pomocniczym: nie
- Ze zintegrowanym wyzwalaczem podnapięciowym: nie
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Budowa urządzenia: wyłącznik silnikowy mocowany na stałe
- Stopień ochrony: IP20
- Wymiary (HxWxD): 90 × 45 × 70 mm
- Wytrzymałość elektryczna: 50 000 cykli; mechaniczna: 100 000 cykli
- Temperatura pracy: -25 ÷ 55 °C; temperatura magazynowania: -25 ÷ 80 °C
Zastosowanie produktu
- Ochrona silników trójfazowych asynchronicznych o mocy do 2,2 kW w aplikacjach przemysłowych i budynkowych.
- Montaż w rozdzielnicach sterowniczych, szafach napędowych i panelach sterowania; połączenie przewodów za pomocą złączy śrubowych.
- Zabezpieczenie obwodów napędowych przed przeciążeniem, zwarciem oraz zanikiem fazy w sieciach 230/690 V, 50/60 Hz.
- Współpraca w układach zewnętrznych styczników i układów sterowania, gdzie wymagane są nastawy termiczne i bezzwłoczne nastawy zwarciowe.
