Opis produktu

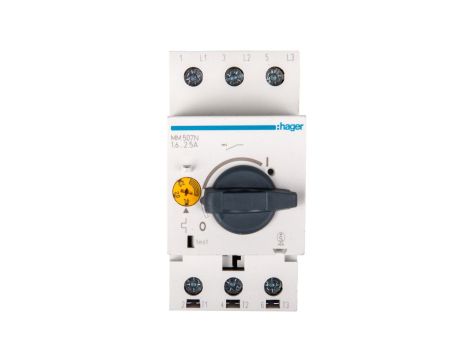

Wyłącznik silnikowy 3P 0,75kW 1,6-2,5A MM507N
Wyłącznik silnikowy MM507N to trójbiegunowe zabezpieczenie termomagnetyczne przeznaczone do ochrony i sterowania silników trójfazowych o mocy do 0,75 kW (AC-3, 400 V). Produkt stosuje się w rozdzielnicach i panelach sterowniczych do zabezpieczenia przed przeciążeniem, zwarciem oraz zanikiem fazy.
Cechy techniczne
- Liczba biegunów: 3 (3P); sposób wyzwalania: termomagnetyczny.
- Zakres nastawy wyzwalacza przeciążeniowego: 1,6–2,5 A; znamionowy prąd ciągły Iu: 2,5 A.
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 30–35 A.
- Znamionowe napięcie: 230/690 V; częstotliwość: 50/60 Hz.
- Znamionowa moc pracy AC-3 przy 400 V: 0,75 kW.
- Zdolność wyłączania (Icu): 100 kA przy 230/400 V; 5 kA przy 690 V.
- Wyposażenie: zintegrowany wyzwalacz podnapięciowy; czułość na zanik fazy.
- Połączenie obwodu głównego: połączenie śrubowe; budowa: urządzenie mocowane na stałe.
- Straty mocy przy prądzie znamionowym: 5,2 W.
- Wytrzymałość: elektryczna 50 000 cykli, mechaniczna 100 000 cykli.
- Zakres temperatur pracy: -25 do 55 °C z automatyczną kompensacją temperaturową; temperatura składowania: -25 do 80 °C.
- Wymiary (W×S×G): 90 × 45 × 70 mm; stopień ochrony: IP20.
Zastosowanie produktu
- Ochrona silników trójfazowych do 0,75 kW (AC-3) przed przeciążeniem i zwarciem.
- Stosowanie w rozdzielnicach maszynowych, panelach sterowniczych i układach rozruchu bezpośredniego.
- Zabezpieczenie instalacji, gdzie istotna jest detekcja zaniku fazy i zabezpieczenie podnapięciowe.
- Element zespołów sterujących współpracujących z innymi aparatami łączeniowymi i ochronnymi.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak dobrać nastawę wyzwalacza przeciążeniowego dla wyłącznika silnikowego MM507N?
Nastawę dobiera się w zakresie 1,6–2,5 A zgodnie ze znamionowym prądem silnika; ustaw wartość równą prądowi znamionowemu silnika lub nieco wyższą, uwzględniając dopuszczalne przeciążenia i warunki rozruchu. - Czy wyłącznik silnikowy MM507N można montować na szynie DIN?
MM507N to urządzenie przeznaczone do montażu stałego i wykorzystuje połączenia śrubowe; nie jest opisany jako moduł do standardowego mocowania na szynie DIN.
