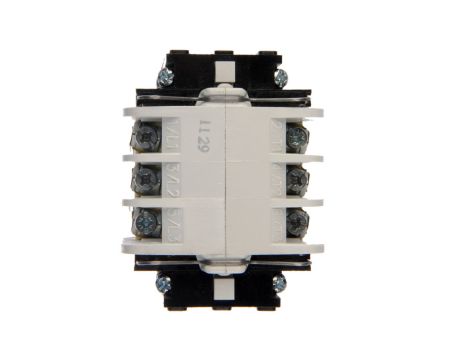

Stycznik 16A 3P 24V AC 2Z 2R TSM-1 3211-010002
Stycznik TSM-1 3211-010002 to trójfazowy stycznik z cewką 24 V AC przeznaczony do sterowania obwodami mocy i pomocniczymi w instalacjach automatyki przemysłowej oraz budynkowej. Konstrukcja umożliwia współpracę z układami sterowania silnikami i obciążeniami ogólnymi.
Cechy techniczne
- Znamionowy prąd pracy Ie: 16 A przy AC-3, 400 V; 6 A przy AC-1, 400 V
- Znamionowa moc pracy przy AC-3, 400 V: 2,2 kW
- Liczba styków głównych: 3 styki zwierne (3P)
- Styczniki pomocnicze: 2 styki zwierne (NO) i 2 styki rozwierne (NC)
- Cewka sterująca: 24 V AC (rodzaj napięcia sterowania: AC)
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Wersja modułowa: brak (produkt w wykonaniu niemodułowym)
- Oznaczenie produktu: TSM-1 3211-010002
Zastosowanie
- Sterowanie silnikami asynchronicznymi i obciążeniami do 2,2 kW przy 400 V (praca AC-3)
- Układy automatyki przemysłowej i budynkowej wymagające stycznika z cewką 24 V AC
- Współpraca z przekaźnikami i systemami sterowania do realizacji funkcji załącz/wyłącz oraz sygnalizacji stanu przez styki pomocnicze
- Montaż w rozdzielnicach i szafach sterowniczych z wykorzystaniem połączeń śrubowych w obwodzie głównym
