Stycznik modułowy 25A 4Z 0R 24V AC SM416 004117/412510

Stycznik modułowy 25A 4Z 0R 24V AC SM416 004117/412510

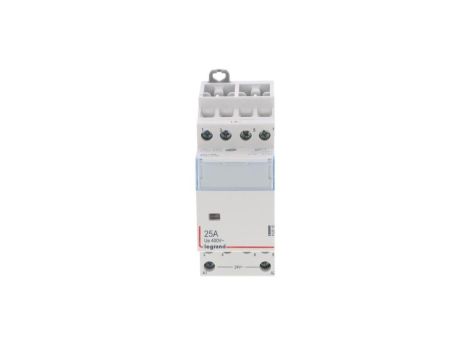

Stycznik modułowy SM416 o prądzie znamionowym 25 A z czterema stykami zwiernymi i cewką 24 V AC, przeznaczony do sterowania obwodami przemysłowymi i instalacjami oświetleniowymi. Urządzenie występuje w wykonaniu modułowym do montażu na szynie DIN (TH 35).

Cechy techniczne

• Typ: modułowy stycznik SM416, oznaczenie katalogowe 004117/412510.
• Konfiguracja styków: 4 styków zwiernych (4Z), 0 rozwiernych.
• Znamionowy prąd pracy: 25 A.
• Znamionowe napięcie pracy (obwód główny): 400 V AC.
• Znamionowe napięcie wzbudzenia (cewka): 24 V AC.
• Rodzaj napięcia sterowania/zasilania: AC.
• Liczba modułów: 2; głębokość wbudowania: 44 mm.
• Stopień ochrony: IP2X.
• Suwak do obsługi manualnej: brak.
• Możliwość dodatkowego wyposażenia: tak — seria SM umożliwia montaż styków pomocniczych (dla styczników 16 A i 25 A przewidziano do 2 styków pomocniczych).
• Kategoria użytkowania: 1.
• Maksymalna zdolność łączeniowa: żarówki do 3000 W; świetlówki 1540 VA (980 VA przy kompensacji równoległej).
• Montaż: szyna DIN TH 35.

Zastosowanie

• Sterowanie obwodami oświetleniowymi w budynkach i obiektach przemysłowych.
• Przełączanie obciążeń resistywnych i indukcyjnych do 25 A.
• W rozdzielnicach modułowych oraz systemach automatyki budynkowej i instalacjach HVAC.
• Integracja z przekaźnikami czasowymi, sterownikami PLC oraz systemami sterowania oświetleniem.
