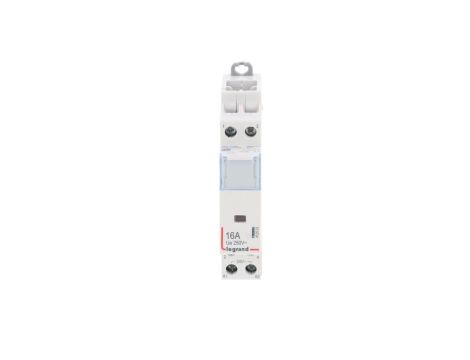

Stycznik modułowy 16A 1Z 1R 24V AC SM416 004114/412503
Modułowy stycznik SM416 przeznaczony do załączania obwodów AC o znamionowym prądzie do 16 A; wyposażony w jeden styk zwierny (NO) i jeden rozwierny (NC). Stosowany w rozdzielnicach natynkowych i podtynkowych oraz w systemach automatyki budynkowej.
Cechy techniczne
- Znamionowy prąd pracy: 16 A
- Konfiguracja styków: 1 styk zwierny (NO) + 1 styk rozwierny (NC)
- Znamionowe napięcie wzbudzenia: 24 V AC
- Znamionowe napięcie pracy styków: do 250 V AC
- Liczba modułów: 1, głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Rodzaj napięcia sterowania/zasilania: AC
- Kategoria użytkowania: 1
- Maksymalna zdolność łączeniowa: żarówki 2000 W; świetlówki 1120 VA (840 VA przy kompensacji równoległej)
- Suwak do obsługi manualnej: brak
- Możliwość dodatkowego wyposażenia: tak (styki pomocnicze i akcesoria montażowe)
- Przynależność do rodziny SM300/SM400: seria obejmuje prądy od 16 A do 63 A oraz wersje z manipulatorem trójpozycyjnym (ZAŁ/WYŁ/AUTO)
- Zgodność z normą: IEC/EN 61095
Zastosowanie produktu
- Sterowanie obwodami oświetleniowymi w instalacjach mieszkalnych i komercyjnych
- Załączanie obciążeń resistancyjnych i indukcyjnych (grzałki, silniki małej mocy, pompy, wentylatory) w granicach znamionowych
- Montaż modułowy na szynie DIN w rozdzielnicach i szafkach sterowniczych
- Integracja z systemami automatyki budynkowej i układami sterowania z użyciem napięcia sterującego 24 V AC
- Rozszerzalność funkcjonalna poprzez dodanie styków pomocniczych i akcesoriów z rodziny SM
