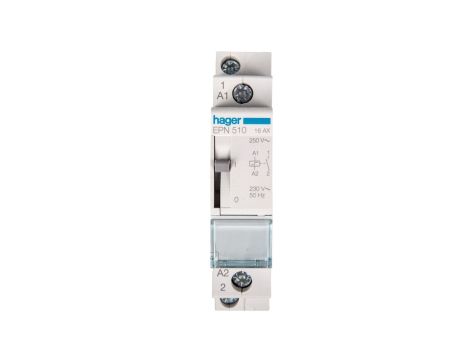

Przekaźnik impulsowy 16A 230V AC 1Z EPN510

Przekaźnik impulsowy 16A 230V AC 1Z EPN510

Przekaźnik impulsowy EPN510 to jednobiegunowy przekaźnik bistabilny przeznaczony do centralnego sterowania obwodami 230 V AC; stosowany głównie w rozdzielnicach na szynę DIN do załączania obciążeń o prądzie do 16 A.

Cechy techniczne

• Typ: przekaźnik impulsowy (bistabilny), 1 styk zwierny (1 NO).
• Znamionowy prąd załączania: 16 A przy napięciu styków do 250 V.
• Napięcie zasilające / sterowania: 230 V AC (sterowanie AC 230 V) oraz możliwość sterowania 110 V DC.
• Częstotliwość: 50 Hz (dla napięcia sterowania AC).
• Prąd jałowy: 6 mA; maksymalna moc pobierana: 25 VA.
• Trwałość: elektryczna do 150 000 cykli przy obciążeniu znamionowym; mechaniczna do 500 000 cykli.
• Wymiary: 63 mm (głębokość) × 83 mm (wysokość) × 17,5 mm (szerokość); szerokość = 1 moduł.
• Głębokość wbudowania: 68 mm; montaż: szyna DIN.
• Podłączenie: przewody sztywne i elastyczne mocowane śrubowo.
• Stopień ochrony: IP20; temperatura pracy: od -40 °C do 80 °C.
• Możliwa obsługa ręczna (mechaniczne przełączenie).

Zastosowanie produktu

• Centralne sterowanie oświetleniem w instalacjach budynkowych — załączanie/wyłączanie obwodów impulsowych z linii przycisków lub systemów automatyki.
• Sterowanie odbiornikami AC do 16 A w rozdzielnicach modułowych montowanych na szynie DIN.
• Integracja z systemami sterowania centralnego wymagającymi przekaźnika bistabilnego o niskim poborze prądu w stanie spoczynkowym.
• Aplikacje wymagające długiej trwałości przełączania przy ograniczonej przestrzeni montażowej (szerokość 1 moduł).
