Opis produktu

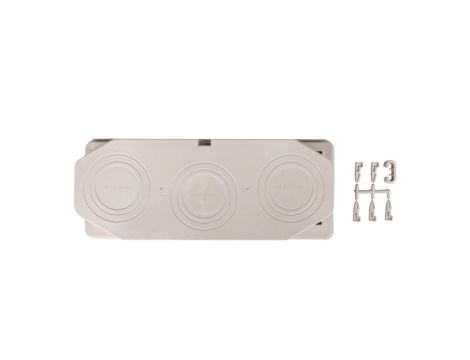

Płyta przepustowa 3xM40/50/63, 80x300mm IP65 do ścianek 300mm Mi FM63 HPL2000133
Płyta przepustowa Mi FM63 HPL2000133 przeznaczona do montażu w ściance obudowy o grubości 300 mm; umożliwia instalację dławic kablowych M40, M50 i M63 przy zachowaniu stopnia ochrony IP65. Produkt stosowany w rozdzielnicach i obudowach do instalacji osłoniętych.
Cechy techniczne
- Wymiary: wysokość 80 mm × szerokość 300 mm × głębokość 100 mm; masa 0,323 kg.
- Przetłoczenia/koncepcja dławnic: 3x M40 / M50 / M63 przeznaczone do montażu dławic kablowych.
- Stopień ochrony: IP65 (po prawidłowym montażu i zastosowaniu dławic).
- Materiał: poliwęglan (tworzywo sztuczne) z ochroną przed uderzeniami; powierzchnia nieobrabiana.
- Konstrukcja: przezroczysta pokrywa i szybkie zamki ułatwiające dostęp serwisowy.
- Zakres eksploatacyjny: temperatura pracy od -5 °C do +40 °C; wilgotność maks. ≤ 50% przy 40 °C.
- Zgodność z normą: DIN EN IEC 61439-2.
- Model: Dławnica; długość montażowa 300 mm.
Zastosowanie produktu
- Montaż w ściankach obudów systemu Mi FM63 o grubości 300 mm w rozdzielnicach niskonapięciowych.
- Realizacja przepustów kablowych z użyciem dławic M40, M50 i M63 przy zachowaniu IP65 — instalacje osłonięte przemysłowe i budowlane.
- Aplikacje wymagające przezroczystego dostępu serwisowego i szybkiego zamknięcia pokrywy (np. punkty wejścia kabli do szaf sterowniczych).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy płyta przepustowa jest kompatybilna z dławicami M40, M50 i M63?
Tak — płyta posiada trzy przetłoczenia przeznaczone dla dławic M40, M50 i M63; poprawna szczelność i zachowanie IP65 wymagają zastosowania odpowiednich dławic i ich poprawnego montażu. - Do jakiej grubości ścianki obudowy przeznaczona jest płyta?
Płyta jest zaprojektowana do montażu w ściance obudowy o grubości 300 mm.
