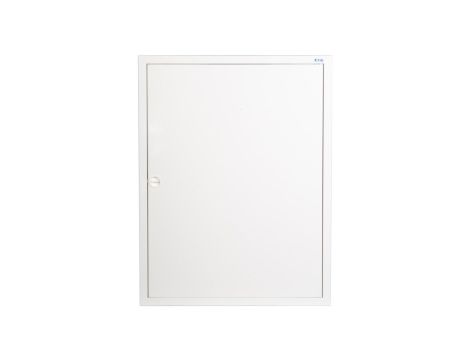

Rozdzielnica modułowa 4x24 podtynkowa IP30 BF-U-4/96-P xBoard 285350

Rozdzielnica modułowa 4x24 podtynkowa IP30 BF-U-4/96-P xBoard 285350

Rozdzielnica modułowa przeznaczona do montażu podtynkowego, zaprojektowana do zabudowy aparatów modułowych na szynach DIN. Produkt służy do centralnej dystrybucji energii w instalacjach mieszkaniowych i lekkich obiektach usługowych.

Cechy techniczne

• Wykonanie: obudowa ze stali, lakierowana proszkowo; kolor biały (RAL 9016).
• Stopień ochrony: IP30 — ochrona przed dostępem do części niebezpiecznych narzędziami, bez ochrony przed wilgocią.
• Wymiary zewnętrzne: szerokość 590 mm, wysokość 770 mm, głębokość 134 mm; głębokość wbudowania 127 mm.
• Szerokość wyrażona liczbą modułów: 24 moduły na rzędzie; liczba rzędów: 4 (układ 4x24).
• Montaż: podtynkowy; rozdzielnica sprzedawana bez płyty montażowej.
• Wyposażenie mechaniczne: szyna DIN do montażu aparatów modułowych; pokrywa zamknięta (bez pokrywy transparentnej).
• Możliwość rozbudowy: brak dedykowanej możliwości rozbudowy modułowej w standardowym wykonaniu.
• Wykonanie zgodne z dyrektywą EMC: nie dotyczy w standardowym wariancie (brak wyszczególnionego wykonania zgodnego z EMC).
• Przeznaczenie aparaturowe: montaż wyłączników nadprądowych, ochronnych różnicowoprądowych, zacisków N i PE oraz osprzętu na szynie DIN.

Zastosowanie produktu

• Instalacje mieszkaniowe: rozdział obwodów oświetleniowych i gniazdowych w lokalach mieszkalnych.
• Obiekty usługowe i drobne zakłady: centralny punkt rozdziału energii dla małych lokali komercyjnych.
• Zastosowanie w pomieszczeniach instalacyjnych i w zabudowie podtynkowej tam, gdzie wymagane jest estetyczne, stalowe wykonanie obudowy.
• Montaż aparatów modułowych na szynie DIN: zabezpieczenia nadprądowe, różnicowoprądowe oraz listwy zaciskowe N i PE.
• Opcjonalne wyposażenie: możliwość montażu zamka na drzwiach zgodnie z wymaganiami projektu (wariant montażowy).
