Szyna łączeniowa widełkowa 3P 63A 10mm2 (54 mod.) IZ10/3F/54 002921141

Szyna łączeniowa widełkowa 3P 63A 10mm2 (54 mod.) IZ10/3F/54 002921141

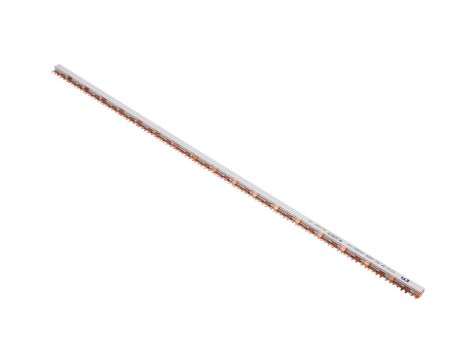

Szyna łączeniowa widełkowa IZ10/3F/54 to izolowana szyna trójfazowa przeznaczona do wykonywania połączeń typu widełkowego w rozdzielnicach modułowych. Produkt dedykowany do przewodów o przekroju 10 mm² przy znamionowym prądzie ciągłym 63 A.

Cechy techniczne

• Typ: Szyna łączeniowa widełkowa z izolacją
• Liczba faz: 3
• Przekrój przewodu: 10 mm²
• Znamionowy prąd ciągły Iu: 63 A
• Długość: 1000 mm
• Modułowość: 54 mod.
• Rodzaj połączenia elektrycznego: widełkowe
• Wielkość odstępów: 18 mm
• Odpowiednia do liczby urządzeń: 18
• Odpowiednia do urządzeń ze stykami pomocniczymi: Nie
• Odpowiednia do urządzeń z torem N: Nie

Zastosowanie

• Wykonywanie połączeń fazowych 3P w rozdzielnicach modułowych wymagających prowadzenia przewodów do 10 mm² przy prądzie ciągłym 63 A.
• Stosowanie tam, gdzie wymagana jest izolowana szyna widełkowa o długości 1000 mm i modułowości 54 mod., obsługująca do 18 urządzeń.
• Rozwiązanie przeznaczone do instalacji, w których połączenia nie obejmują toru neutralnego ani styków pomocniczych.
