Opis produktu

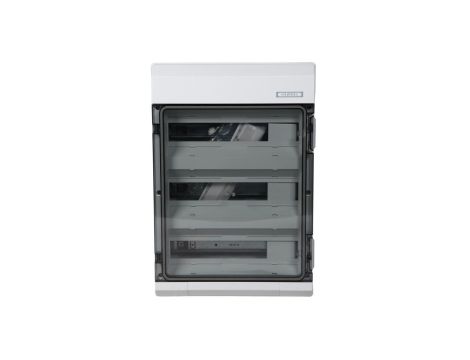

Rozdzielnica modułowa 3x18 natynkowa IP54 KV 3554 6100230
Natynkowa rozdzielnica modułowa przeznaczona do rozdziału obwodów w instalacjach 400 V; konstrukcja o szerokości 18 modułów i trzech rzędach umożliwia montaż urządzeń modułowych na szynie DIN w środowiskach o podwyższonej wilgotności (IP54).
Cechy techniczne
- Napięcie znamionowe: 400 V; prąd znamionowy do 75 A
- Liczba modułów (szerokość): 18M; liczba rzędów: 3
- Stopień ochrony: IP54 — ochrona przed ograniczonym zapyleniem i bryzgami wody
- Materiał obudowy: polistyren (tworzywo sztuczne) odporne na wysokie temperatury
- Wymiary (HxSxG): 603 x 403 x 129 mm; głębokość wbudowania: 93 mm; masa netto: 4,594 kg
- Montaż: natynkowy, zintegrowana szyna DIN do mocowania aparatów modułowych
- Zaciski: bezśrubowe FIXCONNECT — szybkie przyłączenie przewodów
- Wyposażenie: pokrywa zamknięta z pokrywą transparentną; bez płyty montażowej
- Możliwość rozbudowy: tak
- Wykonanie zgodne z Dyrektywą EMC: brak specjalnego wykonania
Zastosowanie produktu
- Natynkowy rozdział obwodów elektrycznych w obiektach przemysłowych, komercyjnych i technicznych
- Instalacje wymagające ochrony przed bryzgami wody i ograniczonym zapyleniem (np. pomieszczenia techniczne, warsztaty, zadaszone stanowiska zewnętrzne)
- Montaż modułowych zabezpieczeń, przekaźników i liczników bezpośrednio na szynie DIN; możliwość późniejszej rozbudowy układu
- Aplikacje wymagające szybkiego podłączenia przewodów dzięki zaciskom bezśrubowym FIXCONNECT
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy rozdzielnica nadaje się do instalacji na zewnątrz?
Stopień ochrony IP54 zapewnia ochronę przed ograniczonym zapyleniem i bryzgami wody, więc rozdzielnica może być stosowana w miejscach zewnętrznych pod zadaszeniem lub w osłoniętych wnękach; nie jest przeznaczona do bezpośredniego narażenia na silne strumienie wody. - Jak montować aparaty w rozdzielnicy bez płyty montażowej?
Rozdzielnica nie posiada płyty montażowej — urządzenia modułowe montuje się bezpośrednio na wewnętrznych szynach DIN; projektując układ, należy uwzględnić rozmieszczenie aparatów w trzech rzędach i szerokość 18 modułów.
