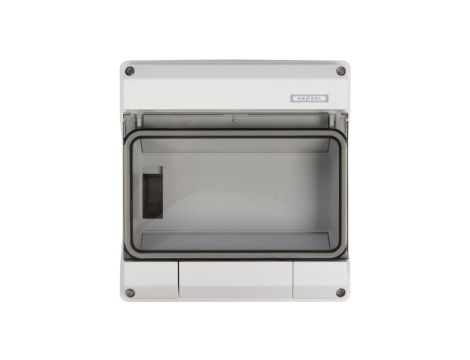

Rozdzielnica modułowa 1x9 natynkowa IP54 KV 1509 61000736
Rozdzielnica modułowa natynkowa KV 1509 w konfiguracji 1x9 przeznaczona do rozdziału i ochrony obwodów elektrycznych w instalacjach o napięciu znamionowym 400 V i prądzie do 63 A; obudowa IP54 umożliwia montaż wewnętrzny i zewnętrzny przy ograniczonym narażeniu na wilgoć.
Cechy techniczne
- Napięcie znamionowe: 400 V; prąd znamionowy: 63 A.
- Wymiary: wysokość 238 mm × szerokość 200 mm × głębokość 111 mm; głębokość wbudowania 93 mm.
- Szerokość: 9 modułów, liczba rzędów: 1.
- Materiał obudowy: tworzywo sztuczne; kolor: szary; bez halogenów i bez silikonu.
- Stopień ochrony IP54; rodzaj pokrywy: zamknięte z pokrywą transparentną.
- Szyna DIN do montażu aparatów modułowych; rozdzielnica nie posiada płyty montażowej.
- Zaciski PE i N w technologii FIXCONNECT; możliwość podłączenia przewodów miedzianych o różnych przekrojach.
- Możliwość rozbudowy; wykonanie niezgodne z deklaracją zgodności EMC (Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC: Nie).
- Warunki pracy: maks. temperatura otoczenia +40°C; wilgotność do 100% przy 25°C.
- Montaż: natynkowy.
Zastosowanie
- Dystrybucja i ochrona obwodów elektrycznych w instalacjach do 400 V/63 A w budynkach mieszkalnych, obiektach komercyjnych oraz przy instalacjach zewnętrznych o ograniczonym narażeniu na wodę (stopień ochrony IP54).
- Montaż aparatów modułowych na szynie DIN (wyłączniki nadprądowe, różnicowoprądowe i inne urządzenia modułowe) w przestrzeniach, gdzie wymagana jest możliwość wzrokowej kontroli przez przezroczystą pokrywę.
- Rozwiązanie do natynkowego montażu tam, gdzie brak jest potrzeby stosowania wewnętrznej płyty montażowej; umożliwia późniejszą rozbudowę instalacji modułowej.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy przezroczysta pokrywa umożliwia kontrolę bez otwierania obudowy?
Tak — pokrywa transparentna pozwala na wzrokową inspekcję stanu zamontowanych aparatów i szybkie sprawdzenie położenia wyłączników bez zdejmowania osłony, co ułatwia konserwację i diagnostykę.
