Opis produktu

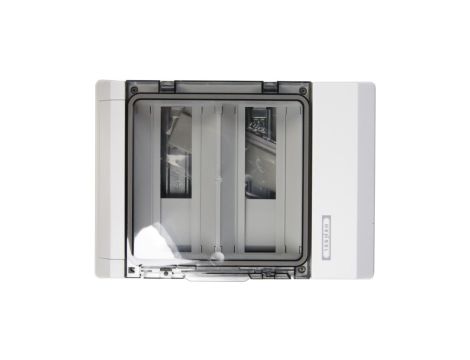

Rozdzielnica modułowa 2x12 natynkowa IP54 KV 2524 6100226
Rozdzielnica modułowa KV 2524 6100226 to natynkowa obudowa do zabudowy aparatów modułowych (2 rzędy po 12 modułów, 24 moduły 18 mm) przeznaczona do dystrybucji i ochrony obwodów do 63 A w instalacjach wewnętrznych i chronionych zewnętrznych.
Cechy techniczne
- Napięcie znamionowe izolacji Ui = 690 V; napięcie znamionowe Un = 400 V; przeznaczona do aparatów z prądem do 63 A.
- Stopień ochrony IP54 — ochrona przed pyłem w ilościach zakłócających pracę i bryzgami wody.
- Wymiary: wysokość 458 mm × szerokość 295 mm × głębokość 129 mm; głębokość wbudowania 93 mm; masa 2,625 kg.
- Konstrukcja: tworzywo sztuczne, kolor szary; materiał odporny w zakresie temperatur od −25°C do +80°C; maksymalna temperatura otoczenia przy pracy +40°C.
- Układ modułów: 2 rzędy po 12 modułów (łącznie 24 moduły po 18 mm).
- Zaciski PE i N bezśrubowe FIXCONNECT, przystosowane do przewodów miedzianych.
- Wyposażenie: szyna DIN do montażu aparatów modułowych; pokrywa zamknięta z częścią transparentną umożliwiającą kontrolę wnętrza bez demontażu pokrywy.
- Brak płyty montażowej w standardowym wyposażeniu; możliwość rozbudowy instalacji.
- Bezhalogenowa konstrukcja materiału obudowy; bez silikonu.
Zastosowanie produktu
- Natynkowy montaż w budynkach mieszkalnych, usługowych i lekkich obiektach przemysłowych do rozdziału obwodów i instalacji zabezpieczeń modułowych.
- Instalacje wewnętrzne oraz chronione instalacje zewnętrzne, gdzie wymagany jest stopień ochrony IP54 i możliwość wizualnej kontroli elementów przez pokrywę.
- Rozszerzanie istniejących rozdzielnic dzięki możliwości rozbudowy i dostępnej szynie DIN — montaż wyłączników, zabezpieczeń różnicowoprądowych i modułów pomiarowych zgodnie z dopuszczonym prądem 63 A.
