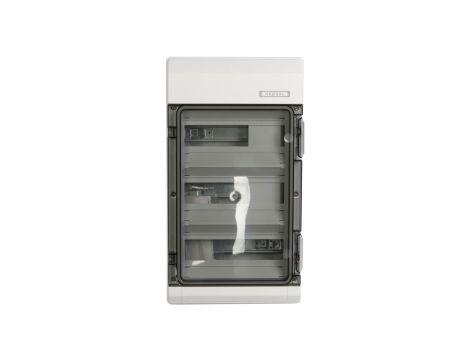

Rozdzielnica modułowa 3x12 natynkowa IP54 KV 3536 6100228

Rozdzielnica modułowa 3x12 natynkowa IP54 KV 3536 6100228

Rozdzielnica modułowa KV 3536 6100228 to natynkowa obudowa przeznaczona do montażu aparatów modułowych o szerokości 12 modułów w trzech rzędach; służy do rozdziału i ochrony obwodów w instalacjach do 400 V, z możliwością zabudowy aparatów do 63 A.

Cechy techniczne

• Napięcie znamionowe: 400 V; dopuszczalne zabudowy aparatów do 63 A.
• Klasa ochrony: II.
• Konstrukcja modułowa: szerokość 12 modułów, liczba rzędów: 3.
• Wymiary zewnętrzne: wysokość 583 mm × szerokość 295 mm × głębokość 129 mm; głębokość wbudowania: 93 mm.
• Stopień ochrony: IP54 — odporny na pył i bryzgi w warunkach chronionych.
• Materiał obudowy: tworzywo sztuczne; zakres temperaturowy materiału: -25°C do +80°C; dopuszczalna temperatura otoczenia: -5°C do +40°C.
• Palność: UL 94 V-2.
• Zaciski: FIXCONNECT — zaciski bezśrubowe przeznaczone dla przewodów miedzianych.
• Dławnice: elastyczne dławnice membranowe dla wpustów przewodów.
• Wyposażenie montażowe: szyna DIN w obudowie; brak płyty montażowej.
• Pokrywa: zamknięta, z pokrywą transparentną.
• Możliwość rozbudowy: tak (modułowa konfiguracja).
• Wykonanie zgodne z dyrektywą EMC: Nie.
• Kolor: szary.
• Zgodność z normami dotyczącymi obudów do zabudowy aparatury modułowej (m.in. DIN EN 60670-1 / DIN EN 60670-24).

Zastosowanie produktu

• Natynkowy montaż aparatów modułowych w instalacjach budynków mieszkalnych i obiektów usługowych oraz w instalacjach pomocniczych.
• Rozdział obwodów i ochrona aparatów do 63 A w systemach 400 V.
• Instalacje wewnętrzne oraz zewnętrzne w warunkach chronionych (dzięki IP54 i elastycznym dławnicom membranowym dla przewodów).
• Zabudowy wymagające przezroczystej pokrywy dla kontroli stanu aparatów bez otwierania obudowy.
