Opis produktu

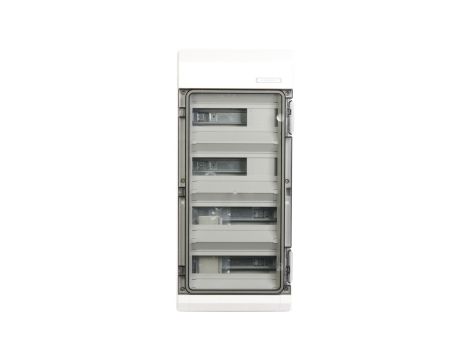

Rozdzielnica modułowa 4x12 natynkowa IP54 KV 4548 6100229
Rozdzielnica modułowa natynkowa 4x12 przeznaczona do zabudowy aparatury modułowej przy napięciu znamionowym 400 V i prądzie znamionowym 75 A; konstrukcja umożliwia montaż urządzeń na szynie DIN i rozbudowę systemu modułowego.
Cechy techniczne
- Napięcie znamionowe: 400 V; prąd znamionowy obudowy: 75 A.
- Konstrukcja: obudowa z tworzywa sztucznego, kolor szary; bez płyty montażowej.
- Wymiary: wysokość 708 mm, szerokość 295 mm, głębokość 129 mm; głębokość wbudowania 93 mm.
- Szerokość wyrażona liczbą modułów: 12 (4 rzędy po 12 modułów).
- Stopień ochrony: IP54 — uszczelnienia chronią przed pyłem i bryzgami wody; przeznaczona do użytku wewnętrznego i instalacji zewnętrznej w miejscu osłoniętym.
- Pokrywa: zamknięta z przezroczystymi drzwiami umożliwiającymi podgląd aparatury bez otwierania.
- Wyposażenie montażowe: szyna DIN w obudowie, możliwość rozbudowy instalacji modułowej.
- Zaciski: bezśrubowe zaciski FIXCONNECT przeznaczone dla przewodów miedzianych.
- Warunki pracy: maks. temperatura otoczenia 40°C; wilgotność do 100% przy 25°C (wg dokumentacji producenta).
- Materiałowe i chemiczne: obudowa bez halogenów i silikonów (zgodnie z danymi producenta).
- Zgodność i deklaracje: producent wystawił deklarację zgodności z normami DIN EN 60670-24 i IEC 60670-24 oraz dyrektywami UE 2014/35/UE (niskonapięciowa) i 2015/863/UE (RoHS). Informacja REACH: brak substancji kandydackich (SVHC) powyżej 0,1% deklarowana przez producenta.
Zastosowanie produktu
- Montaż aparatury modułowej (wyłączniki, zabezpieczenia, listwy zaciskowe) na szynie DIN w instalacjach budynkowych.
- Małe rozdzielnie główne lub pomocnicze w obiektach komercyjnych i przemysłowych o ograniczonej przestrzeni montażowej.
- Instalacje natynkowe w pomieszczeniach oraz na zewnątrz w miejscach osłoniętych, gdzie wymagany jest stopień ochrony IP54.
- Aplikacje wymagające przezroczystej pokrywy do inspekcji stanu aparatury bez jej demontażu oraz możliwość późniejszej rozbudowy układu.
