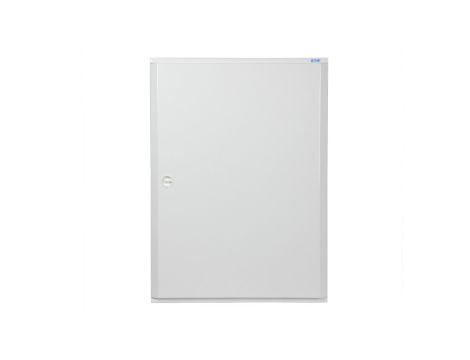

Rozdzielnica modułowa 4x24 natynkowa IP30 BF-O-4/96-P xBoard 285346

Rozdzielnica modułowa 4x24 natynkowa IP30 BF-O-4/96-P xBoard 285346

Rozdzielnica modułowa 4x24 natynkowa przeznaczona do montażu powierzchniowego, umożliwiająca zabudowę aparatów modułowych na szynach DIN. Produkt stosowany do dystrybucji obwodów w instalacjach mieszkaniowych i lekkich obiektach komercyjnych.

Cechy techniczne

• Obudowa: stal malowana proszkowo; kolor biały (RAL 9016).
• Wymiary zewnętrzne: szerokość 545 mm × wysokość 755 mm × głębokość 140 mm; głębokość wbudowania: 0 mm (typ natynkowy).
• Konstrukcja: 4 rzędy po 24 moduły = 96 modułów; szerokość wyrażona liczbą modułów: 24.
• Stopień ochrony: IP30; rodzaj pokrywy: zamknięte (brak pokrywy transparentnej).
• Wyposażenie wewnętrzne: szyny DIN do montażu aparatów modułowych; zaciski N i PE przewidziane do montażu rozdzielczego.
• Płyta montażowa: brak (rozwiązanie bez płyty montażowej).
• Materiał obudowy: stal; możliwość montażu akcesoriów montażowych oraz wejść kablowych dostosowanych do instalacji natynkowej.
• Parametry elektryczne: konstrukcja umożliwia instalację szyn i aparatów o prądach typowo stosowanych w rozdziale do 160 A (w zależności od konfiguracji i zastosowanych szyn).
• Możliwość rozbudowy: brak przewidzianej rozbudowy modułowej poza standardową konfiguracją 4x24.

Zastosowanie

• Dystrybucja obwodów w budynkach mieszkalnych, biurowych i lekkich obiektach przemysłowych.
• Montaż aparatów modułowych: wyłączniki nadprądowe, RCD, moduły pomiarowe i kontrolne na szynach DIN.
• Modernizacje rozdziałów elektrycznych wymagających montażu natynkowego oraz wymiany istniejących obudów.
• Rozwiązania, gdzie wymagane jest centralne rozmieszczenie przewodów N i PE oraz obsługa do prądów rozdziałowych typowych do 160 A.
