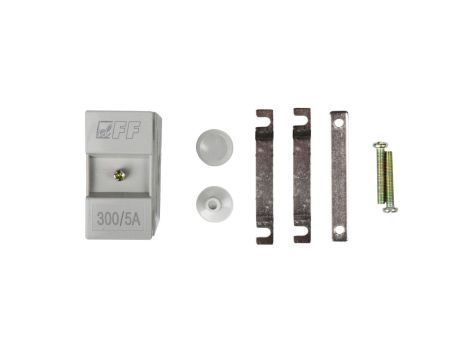

Przekładnik prądowy na kabel i szynę fi22+30/25/20x10mm TI-300-5

Przekładnik prądowy TI-300-5 to jednofazowy transformator prądowy z zamkniętym rdzeniem, przeznaczony do proporcjonalnej zamiany dużych natężeń prądu na standardowy sygnał wtórny 5 A. Urządzenie umożliwia bezpieczny i wygodny pomiar dużych prądów w instalacjach elektrycznych, systemach rozliczeniowych, układach kontroli obciążenia oraz aplikacjach automatyki budynkowej i przemysłowej. Przekładnia 300/5, klasa dokładności 0,5 oraz moc 5 VA pozwalają stosować go z urządzeniami pomiarowymi i kontrolnymi wymagającymi stabilnego sygnału z przekładnika. Model TI-300-5 pracuje przy częstotliwości 50÷60 Hz i maksymalnym napięciu pracy 0,66 kV AC, dzięki czemu sprawdza się w typowych rozdzielnicach i układach monitorowania energii. Przewód z mierzonym prądem prowadzony jest przez otwór P1/P2, a wyjście wtórne S1/S2 realizowane jest przez zaciski śrubowe. Takie rozwiązanie ułatwia integrację z licznikami, analizatorami parametrów sieci, sterownikami oraz innymi urządzeniami kontrolno-pomiarowymi. Przekładniki prądowe tego typu zwiększają bezpieczeństwo pomiaru, ponieważ urządzenia kontrolne nie muszą być bezpośrednio obciążane prądem pierwotnym o dużej wartości. Zamknięty rdzeń zapewnia stabilną konstrukcję i powtarzalność pomiarową, stanowiąc praktyczne rozwiązanie tam, gdzie przewód lub szynoprzewód można przeprowadzić przez otwór przekładnika. W porównaniu z rozwiązaniami takimi jak przekładniki z rdzeniem otwieranym, ten model jest szczególnie odpowiedni do nowych instalacji lub modernizacji wykonywanych z dostępem do toru prądowego. TI-300-5 należy do grupy urządzeń określanych jako transformatory prądowe oraz przekładniki do liczników, wykorzystywanych do monitorowania poboru energii, kontroli obciążenia i wspierania energooszczędnej eksploatacji instalacji.
