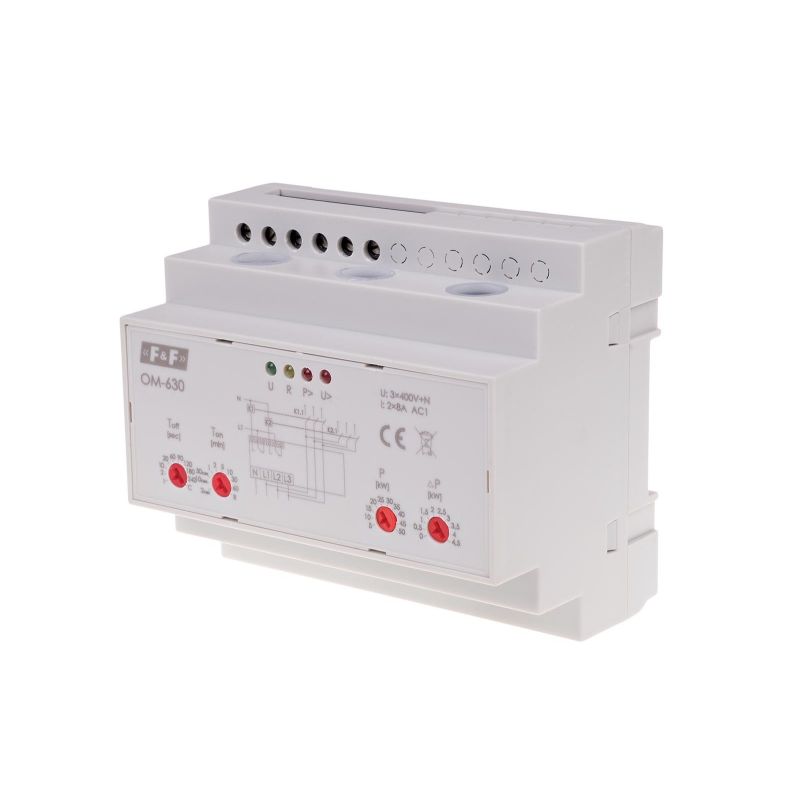

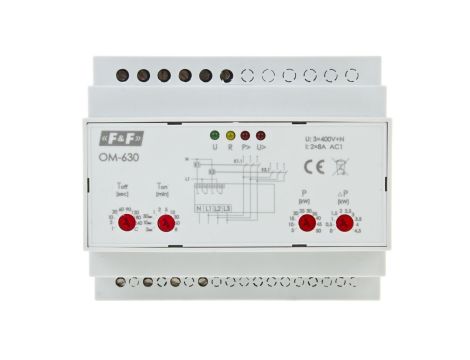

Ogranicznik poboru mocy OM-630
Opis produktu
Trójfazowy ogranicznik poboru mocy.
Pomiar bezpośredni do 50 kW.
Z funkcją przekaźnika napięciowego.
Ogranicznik poboru mocy OM-630 w sposób ciągły kontroluje moc pobieraną przez odbiorniki podłączone do 3 fazowej sieci odbiorczej. Umożliwia ich odłączenie w przypadku przekroczenia zadanego poboru mocy.
Przeznaczenie
Ogranicznik poboru mocy OM-630 realizuje funkcję kontroli napięcia zasilania. Zabezpiecza również instalację odbiorczą przed uszkodzeniami, jakie mogą wystąpić na skutek odłączenia przewodu neutralnego.*
*Dotyczy przypadku odłączenia przewodu neutralnego przed ogranicznikiem OM-630.
Funkcje
- Pomiar mocy czynnej układu trójfazowego
- Trzy warianty kalkulacyjne mocy (dla różnych typów obciążenia)
- Kontrola asymetrii, obecności i kolejności faz
- Zabezpieczenie przeciwzwarciowe
- Funkcja przekaźnika priorytetowego
- Funkcja trójfazowego przekaźnika napięciowego
- Blokada czasowa pracy ogranicznika na skutek częstych przekroczeń progu nastawy
- Sygnalizacja przekroczenia wartości dopuszczalnej mocy
- Regulacja czasu zadziałania i powrotu
Działanie
Przekaźnik OM-630 dokonuje ciągłych pomiarów wartości napięć podłączonych do zacisków L1, L2, L3 i N oraz prądów płynących przez wbudowane w przekaźniki prądowe. Na tej podstawie analizuje moc pobieraną przez urządzenia podłączone do linii odbiorczej. W przypadku, gdy moc pobierana przez odbiorniki przekracza wartość zadaną przez użytkownika, to po czasie TON nastąpi odłączenie przekaźnika K1 i odłączenie obciążenia. Po upłynięciu czasu TOFF przekaźnik K1 załączy się ponownie. Jeżeli pobór mocy jest w dalszym ciągu przekroczony, to po czasie TON nastąpi ponowne odłączenie obciążenia. Sekwencja taka może zostać powtórzona 6 razy. Następnie obciążenie zostaje odłączone na 10 min. Po upłynięciu 10 min. przerwy sekwencja rozpoczyna się od początku.
Dodatkowo ogranicznik wyposażony jest w funkcję kontroli napięcia zasilania. W przypadku, gdy napięcie spadnie poniżej 160 V lub przekroczy 260 V, nastąpi wyłączenie przekaźnika K1 i odłączenie odbiorników.
