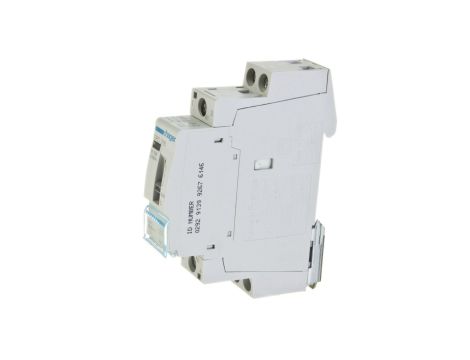

Przekaźnik instalacyjny 16A 2Z 0R 230V AC ERC216

Przekaźnik instalacyjny 16A 2Z 0R 230V AC ERC216

Przekaźnik instalacyjny 16A 2Z 0R 230V AC ERC216 to modułowy przekaźnik z cewką 230 V AC wyposażony w dwa styki zwierne (2NO), przeznaczony do montażu w rozdzielnicach jako element sterowania obwodami elektrycznymi. Stosowany do załączania obciążeń rezystancyjnych i do określonych obciążeń indukcyjnych oraz sterowania oświetleniem.

Cechy techniczne

• Znamionowe napięcie pracy: 230 V AC, częstotliwość 50/60 Hz; napięcie wzbudzenia cewki: 230 V AC
• Liczba styków: 2 styki zwierne (2NO), 0 styków rozwiernych (0R)
• Znamionowy prąd pracy: 16 A (kategoria A); dla obciążeń kategorii B: 5,5 A
• Czasy przełączania: zamykanie ≈25 ms, otwieranie ≈15 ms
• Wytrzymałość: elektryczna ≈30 000 cykli, mechaniczna ≈100 000 cykli
• Wymiary i montaż: głębokość wbudowania 60 mm, wysokość 83 mm, szerokość 17,85 mm (1 moduł) — montaż na szynie DIN
• Stopień ochrony: IP20; temperatura pracy i magazynowania: od -40 do 80 °C
• Suwak do obsługi manualnej: tak; możliwość dodatkowego wyposażenia: tak
• Moment dokręcania zacisków: 1,2 Nm
• Energia: zmniejszone zużycie energii cewki o około 30% w porównaniu z tradycyjnymi modelami

Zastosowanie produktu

• Sterowanie oświetleniem w instalacjach mieszkaniowych i komercyjnych — obsługa lamp żarowych i fluorescencyjnych w granicach podanych kategorii obciążeń
• Załączanie obwodów rezystancyjnych i umiarkowanych obciążeń indukcyjnych zgodnie z kategoriami A/B
• Integracja z automatyką budynkową w rozdzielnicach i systemach szynowych DIN (1 moduł)
• Testowanie i ręczna obsługa obwodu dzięki suwakowi do obsługi manualnej; stosowanie jako przekaźnik pomocniczy w układach sterowania
