Opis produktu

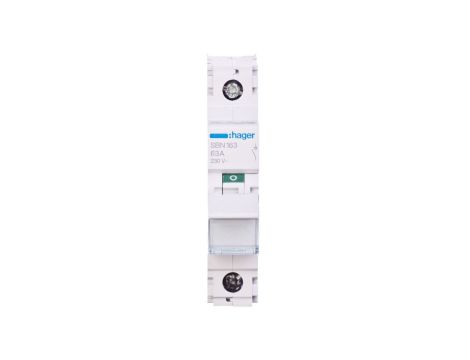

Rozłącznik modułowy 63A 1P SBN163
Rozłącznik modułowy 63A 1P SBN163 to jednostopniowy rozłącznik izolacyjny do instalacji jednofazowych, przeznaczony do odłączania i separacji obwodów sterowania oraz zasilania pomocniczego w rozdzielnicach modułowych.
Cechy techniczne
- Liczba biegunów: 1 (1P); prąd znamionowy: 63 A; napięcie znamionowe: 230 V AC; częstotliwość: 50/60 Hz.
- Obciążalność prądowa: kategorie przełączania AC21 i AC22 – 63 A; AC23 – 40 A.
- Znamionowa zdolność łączeniowa: 6 kA; zdolność zamykania przy 400 V: 1332 A (wartość z karty katalogowej).
- Trwałość elektryczna: 5000 cykli przy obciążeniu; trwałość mechaniczna: 60000 cykli.
- Wymiary: głębokość 68 mm, wysokość 83 mm, szerokość 17,5 mm (1 moduł).
- Moment dokręcania styków: 2,8 Nm.
- Napięcie izolacji: 440 V; stopień ochrony: IP20; zakres temperatur pracy: -40 °C do 80 °C.
- Liczba styków zwiernych/rozwiernych: 1/0.
- Zgodność z normą IEC 60947-3 oraz wymogami RoHS.
Zastosowanie produktu
- Izolacja i odłączanie obwodów jednofazowych w rozdzielnicach modułowych podczas prac serwisowych.
- Stosowanie jako rozłącznik izolacyjny w obwodach sterowania, układach pomocniczych i zasilaniu urządzeń przemysłowych odpowiadających kategoriom AC21/AC22/AC23.
- W instalacjach o ograniczonej szerokości szafy rozdzielczej – szerokość urządzenia to 1 moduł.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznacza \'zdolność zamykania przy 400 V: 1332 A\' dla rozłącznika modułowego 63A 1P SBN163?
Ta wartość oznacza maksymalny prąd zwarciowy, przy którym rozłącznik może bezpiecznie zamknąć styki przy 400 V bez uszkodzenia mechanizmu lub styków. Przy projektowaniu układu należy skoordynować urządzenia ochronne (wyłączniki, bezpieczniki) tak, aby nie wystawiać rozłącznika na długotrwałe działanie prądów przekraczających tę wartość.
