Opis produktu

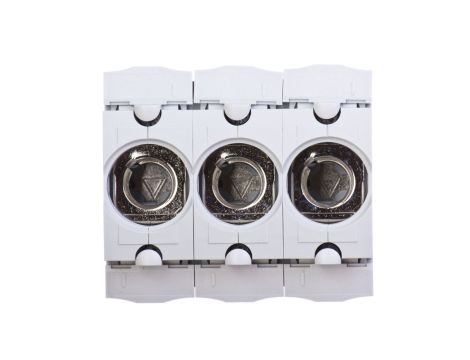

Gniazdo bezpiecznikowe na szynę 3P D01 16A 400V SIS/D01/3 LD047
Trójbiegunowe gniazdo bezpiecznikowe D01/3 SIS LD047 przeznaczone do montażu na szynie DIN, stosowane jako bazowy element do osadzenia wkładek D01 (z gniazdem E14) w obwodach trójfazowych o napięciu 400 V. Produkt znajduje zastosowanie tam, gdzie wymagane jest proste i szybkie zabezpieczenie obwodów jednofazowych i trójfazowych w rozdzielnicach oraz instalacjach przemysłowych.
Cechy techniczne
- Liczba biegunów: 3 (3P)
- Napięcie znamionowe: 400 V, częstotliwość 50 Hz
- Prąd znamionowy gniazda: 16 A
- Kompatybilne wartości wkładek D01 (E14): 2 A, 4 A, 6 A, 10 A, 13 A, 16 A
- Całkowite straty mocy: 8,7 W
- Wymiary: głębokość 56 mm, wysokość 72 mm, długość 62 mm, szerokość 79 mm
- Zakres temperatur pracy: od -25 °C do 55 °C
- Sposób montażu: szyna DIN
- Rozmiar: D01
- Wersja z osłoną: tak
Zastosowanie produktu
- Montaż w rozdzielnicach i szafach sterowniczych na szynie DIN jako element zabezpieczenia obwodów trójfazowych.
- Zastosowanie w instalacjach przemysłowych i budowlanych do ochrony odgałęzień i urządzeń o prądzie do 16 A.
- Użycie tam, gdzie wymagane jest szybkie odłączanie i prosta wymiana wkładek bez konieczności demontażu przewodów (konserwacja, wymiana bezpieczników).
- Stosowanie razem z wkładkami D01 (gniazdo E14) o odpowiednim prądzie znamionowym w celu dopasowania do charakterystyki obciążenia.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak dobrać wkładkę bezpiecznikową do tego gniazda?
Dobierz wkładkę D01 (gniazdo E14) o prądzie znamionowym odpowiadającym przewidywanemu ciągłemu obciążeniu odbiornika, nie przekraczając jednocześnie maksymalnego prądu gniazda 16 A. Dostępne wartości to 2, 4, 6, 10, 13 i 16 A — wybierz najbliższą większą wartość względem normalnego obciążenia, uwzględniając krótkotrwałe prądy rozruchowe urządzeń.
