Opis produktu

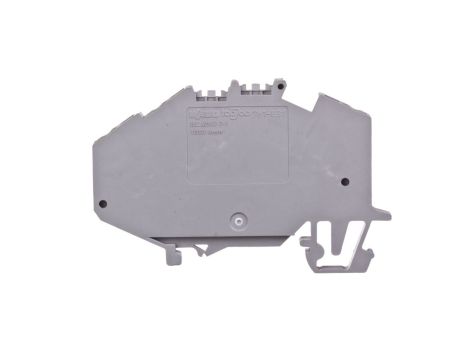

Złączka szynowa 3-przewodowa 4mm2 szara 781-631 TOPJOBS
Złączka szynowa TOPJOBS 781-631 to jednopoziomowy blok zaciskowy montowany na szynie DIN 35 mm, przeznaczony do łączenia trzech przewodów w instalacjach przemysłowych i rozdzielczych. Stosowana tam, gdzie wymagane jest szybkie podłączenie przewodów o przekroju do 4 mm2 przy prądzie znamionowym do 32 A.
Cechy techniczne
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (TOPJOBS) zapewniający stały nacisk kontaktowy bez konieczności dokręcania śrub.
- Liczba zacisków / poziomów: 3 zaciski na 1 poziomie, układ skośny połączeń.
- Przekrój przewodów: obsługa przewodów jedno? i wielożyłowych oraz linkowych bez końcówek tulejkowych w zakresie 0,08–4 mm2.
- Prąd znamionowy In: 32 A.
- Wymiary: długość 77 mm, szerokość rastra 6 mm, wysokość przy najniższym sposobie montażu 43,5 mm.
- Montaż: na szynie montażowej DIN 35 mm.
- Materiał izolacyjny: tworzywo termoplastyczne; kolor obudowy: szary.
- Wymagana płytka zamykająca: tak (zabezpieczenie i zakończenie szeregu złączek).
Zastosowanie produktu
- Szafy sterownicze i rozdzielnice przemysłowe — łączenie przewodów fazowych, neutralnych i ochronnych w układach do 32 A.
- Panele automatyki i moduły kontrolne — szybkie przyłącza sygnałów i zasilania o niewielkich przekrojach przewodów.
- Instalacje maszynowe i linie produkcyjne — kompaktowe rozwiązanie na szynie DIN 35 mm tam, gdzie wymagany jest jednopoziomowy rozdział przewodów.
- Połączenia serwisowe i tymczasowe przyłącza eksploatacyjne — wykonanie bez użycia narzędzi do stałego mocowania przewodów z zachowaniem wymaganego nacisku stykowego.
