Opis produktu
Cechy

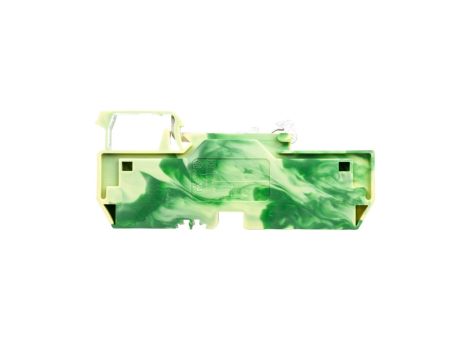

Złączka szynowa PE 3-przewodowa 6mm2 żółto-zielona 282-687
Złączka PE 3-przewodowa 282-687 przeznaczona do wykonania połączeń ochronno-neutralnych i uziemiających w instalacjach przemysłowych oraz budynkowych. Produkt montowany na standardowej szynie DIN 35 mm, typowa aplikacja to rozdzielnice i szafy sterownicze.
Cechy techniczne
- Typ: złączka PE, 3-przewodowa, kolor: żółto?zielony (oznaczenie przewodu ochronnego).
- Montaż: szyna montażowa DIN 35 mm; pozycja połączenia: od góry (wejście przewodu z góry).
- Rodzaj materiału izolacyjnego: tworzywo termoplastyczne.
- Wymiary: długość 93 mm; szerokość/rastr 8 mm; wysokość przy najniższym sposobie montażu 32,5 mm.
- Połączenie elektryczne: zacisk sprężynowy — umożliwia przyłączenie przewodów bez użycia śrub oraz zapewnia stały docisk przewodu.
- Zakres przekrojów przewodów: 0,2–6 mm2 (przewód jednodrutowy, linkowy bez końcówki tulejkowej oraz przewód wielożyłowy).
- Liczba poziomów: 1; liczba zacisków na poziom: 3 (trójbiegunowa konfiguracja dla przewodów ochronnych/PEN).
- Wymagana płytka zamykająca: tak — konieczna do zabezpieczenia końcowego modułu i zachowania ciągłości szyny.
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze — łączenia PE i rozdział przewodów ochronnych.
- Instalacje budynkowe oraz przemysłowe — przyłącza przewodów ochronno-neutralnych (funkcja PEN).
- Punkty uziemiające i szyny wyrównawcze — realizacja połączeń uziemiających i montaż w torze szyn DIN 35 mm.
- Panele rozdzielcze i obudowy urządzeń — tam, gdzie wymagane są zwarte, łatwe w montażu połączenia ochronne przy użyciu zacisków sprężynowych.
- Aplikacje wymagające szybkiego montażu i demontażu przewodów oraz pewnego docisku bez użycia narzędzi śrubowych.
