Opis produktu

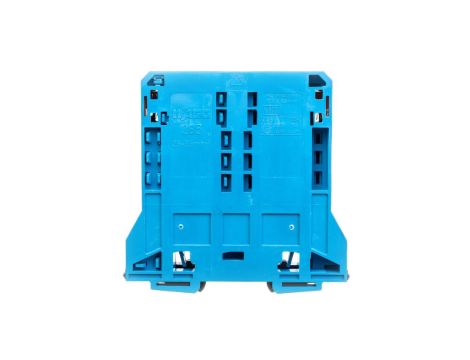

Złączka szynowa 2-przewodowa 95mm2 niebieska 285-194
Złączka szynowa 2-przewodowa 95 mm2 (285-194) to jednopoziomowa złączka z dwoma zaciskami przeznaczona do łączenia przewodów zasilających o dużych przekrojach w rozdzielnicach i tablicach sterowniczych; przewidziana do montażu na szynie DIN/G.
Cechy techniczne
- Typ: złączka szynowa 2-przewodowa, 1 poziom, 2 zaciski na poziom
- Sposób połączenia: zacisk sprężynowy (sprężyna zapewniająca stały docisk przewodu)
- Zakres przekrojów przewodów: 25–95 mm2 dla przewodów jednodrutowych, linkowych (bez tulejek) oraz wielożyłowych
- Pozycja połączenia: boczny (łączenie od boku modułu)
- Materiał izolacyjny: tworzywo termoplastyczne
- Wymiary: długość 107 mm, szerokość/rozmiar rastra 25 mm, wysokość przy najniższym montażu 101 mm
- Montaż: szyna montażowa DIN / szyna G
- Kolor: niebieski (oznaczenie funkcji/obiegu w rozdzielnicy)
- Przeznaczenie instalacyjne: przejścia prądowe dużych przekrojów w instalacjach niskiego napięcia
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze — łączenie przewodów zasilających o dużych przekrojach
- Tablice rozdzielcze niskiego napięcia w instalacjach przemysłowych i budynkowych
- Połączenia zasilania silników, przetwornic i szyn zbiorczych
- Miejsca wymagające bocznego dostępu do połączeń oraz montażu na szynie DIN/G
- Stosowanie w obwodach, gdzie wymagane jest podłączenie przewodów bez tulejek w zakresie 25–95 mm2
