Opis produktu

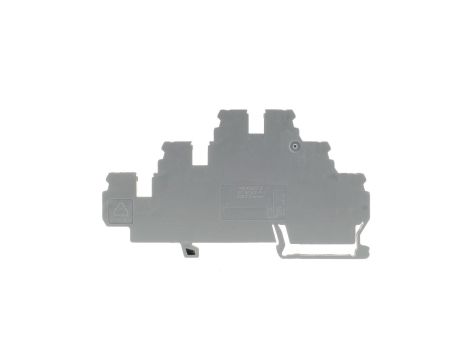

Złączka szynowa 3-pietrowa L / L / L 2,5mm2 szara 870-551
Trójpoziomowa złączka szynowa do montażu na szynie DIN 35 mm, przeznaczona do połączeń fazowych L/L/L w rozdzielnicach i szafach sterowniczych. Konstrukcja z zaciskiem sprężynowym i górnym przyłączem upraszcza instalację przewodów jedno- i wielodrutowych.
Cechy techniczne
- Liczba potencjałów: 3 (trzy poziomy L/L/L)
- Rodzaj połączenia: zacisk sprężynowy, pozycja połączenia od góry
- Przekrój przewodu (przewód jednodrutowy): 0,08–2,5 mm?
- Przekrój przewodu (linkowy bez tulejki): 0,08–4 mm?
- Prąd znamionowy In: 24 A
- Sposób montażu: szyna montażowa DIN 35 mm
- Szerokość / rozmiar rastra: 5 mm
- Długość: 106 mm; wysokość przy najniższym sposobie montażu: 52,5 mm
- Materiał izolacyjny: tworzywo termoplastyczne; kolor podstawowy: szary
- Wymagana płytka zamykająca: tak
Zastosowanie produktu
- Połączenia fazowe w rozdzielnicach i szafach sterowniczych — instalacje przemysłowe i budynkowe
- Budowa listwy przyłączeniowej dla trzech obwodów na pojedynczym module (np. rozgałęzienia L)
- Instalacje maszynowe i panele kontrolne wymagające zwartego przyłącza górnego
- Systemy, w których wymagane jest szybkie montowanie na szynie 35 mm i obsługa przewodów jedno- oraz wielodrutowych
