Opis produktu

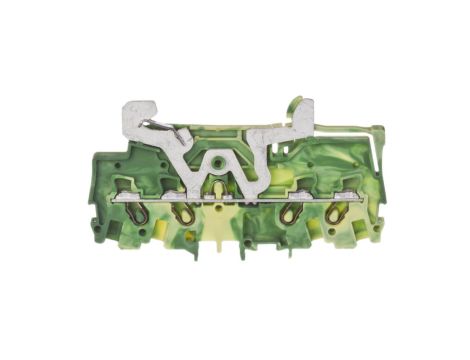

Złączka szynowa PE 4-przewodowa 1,5mm2 żółto-zielona 2001-1407 TOPJOBS
Jednopoziomowa złączka ochronna PE przeznaczona do montażu na szynie DIN 35 mm, zaprojektowana do łączenia przewodów ochronno-neutralnych i ochronnych w instalacjach rozdzielczych. Typowa aplikacja obejmuje listwy PE w rozdzielnicach przemysłowych i budynkowych.
Cechy techniczne
- Konstrukcja: jednopoziomowa, 4 zaciski na poziom (4-przewodowa).
- Sposób montażu: szyna montażowa DIN 35 mm.
- Typ połączenia elektrycznego: zacisk sprężynowy, pozycja połączenia od góry.
- Przekroje przewodów: przewód jednodrutowy 0,25–2,5 mm?; przewód linkowy bez tulejki 0,25–1,5 mm?; oznaczenie produktu odnosi się do 1,5 mm?.
- Funkcja PEN: tak — możliwość łączenia przewodu ochronno?neutralnego.
- Materiał izolacyjny: tworzywo termoplastyczne.
- Wymiary: długość 69,9 mm; szerokość/rastr 4,2 mm; wysokość przy najniższym montażu 32,9 mm.
- Kolor: zielono?żółty (oznaczenie przewodu ochronnego).
- Wymagana płytka zamykająca: tak.
Zastosowanie
- Listwy PE w rozdzielnicach modułowych i szafach sterowniczych montowanych na szynie DIN 35 mm.
- Łączenie przewodów ochronnych i ochronno?neutralnych (PEN) w instalacjach budynków mieszkalnych, komercyjnych i przemysłowych.
- Węzły ziemienia i rozdziału przewodów ochronnych wymagające łatwego dostępu od góry.
- Zastosowania serwisowe i modernizacyjne w energetyce oraz automatyce, gdzie wymagany jest szybki, beznarzędziowy montaż przewodów.
