Złączka szynowa gwintowa 2-przewodowa 35mm2 żółta ZSG1-35.0 12701314

Złączka szynowa gwintowa 2-przewodowa 35mm2 żółta ZSG1-35.0 12701314

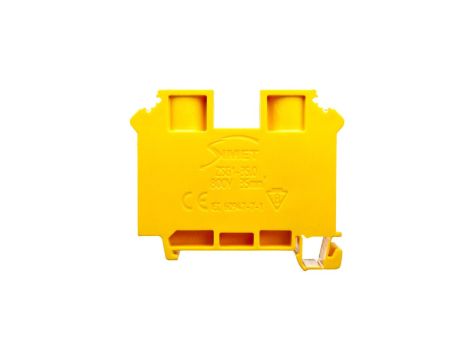

Złączka szynowa gwintowa ZSG1-35.0 przeznaczona do łączenia dwóch przewodów na jednym poziomie; stosowana w rozdzielnicach i szafach sterowniczych do przewodów miedzianych sztywnych i giętkich. Produkt umożliwia montaż na szynie DIN / szynie G i jest przeznaczony do obciążeń znamionowych typowych dla instalacji przemysłowych.

Cechy techniczne

• Typ: złączka szynowa gwintowa, 1 poziom, 2 zaciski na poziom (2-przewodowa)
• Zakres przewodów: przewód jednodrutowy 2,5-35 mm²; przewód linkowy bez końcówki tulejkowej 2,5-25 mm²
• Prąd znamionowy In: 125 A; Napięcie znamionowe: 800 V
• Rodzaj połączenia: połączenie śrubowe, pozycja boczna (z boku)
• Materiał izolacyjny: poliamid PA66, bezhalogenowy; klasa palności zgodna z UL94: V0
• Wymiary: szerokość 14 mm (rozmiar rastra), wysokość przy najniższym montażu 44 mm, długość 58 mm
• Zakres temperatur pracy: od -25 °C do 125 °C
• Montaż: na szynie montażowej DIN / szynie G; wymagana płytka zamykająca
• Kolor obudowy: żółty; dostępne akcesoria: oznaczniki i płytki krańcowe

Zastosowanie

• Rozdzielnice i szafy sterownicze — łączenie przewodów zasilających i obwodów pomocniczych do 125 A
• Listwy zaciskowe i szyny zbiorcze w instalacjach przemysłowych wymagających połączeń śrubowych
• Aplikacje z przewodami miedzianymi sztywnymi (drut) i linkowymi w zakresie 2,5–35 mm² / 2,5–25 mm²
• Miejsca z ograniczoną przestrzenią montażową — boczna pozycja połączenia ułatwia prowadzenie przewodów
