Opis produktu

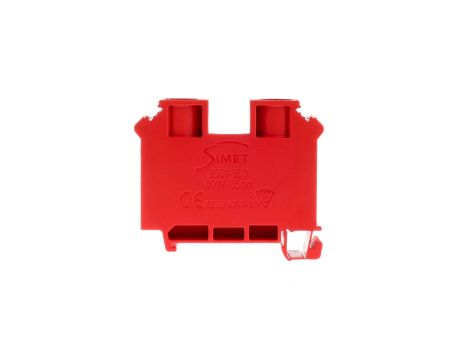

Złączka szynowa gwintowa 2-przewodowa 35mm2 czerwona ZUG1-35 12701311
Złączka szynowa gwintowa ZUG1-35 to jednostopniowy moduł połączeniowy do przewodów miedzianych, przeznaczony do realizacji połączeń śrubowych w rozdzielnicach i szafkach sterowniczych. Przeznaczona do obciążeń znamionowych do 125 A i napięcia izolacji 800 V.
Cechy techniczne
- Prąd znamionowy: 125 A; napięcie znamionowe: 800 V.
- Zakres przewodów: przewód jednodrutowy 2,5–35 mm²; przewód linkowy (bez tulejki) 2,5–25 mm².
- Liczba poziomów: 1; liczba zacisków na poziom: 2; rodzaj połączenia: połączenie śrubowe (gwint).
- Materiał izolacyjny: poliamid PA66 (tworzywo termoplastyczne), klasa palności UL94 V0.
- Wymiary montażowe: długość 58 mm; szerokość / rozmiar rastra 14 mm; wysokość przy najniższym sposobie montażu 44 mm.
- Zakres temperatur pracy: -25 °C do 125 °C.
- Pozycja połączenia: boczna; kolor obudowy: czerwony.
- Producent: Simet Spółka Akcyjna (Jelenia Góra).
Zastosowanie produktu
- Rozdzielnice niskiego napięcia i szafy sterownicze — łączenie przewodów zasilających i rozgałęzień do 125 A.
- Instalacje przemysłowe i maszynowe, tam gdzie wymagane są zwarte, śrubowe połączenia przewodów o przekroju do 35 mm².
- Stosowanie kolorystyki (czerwony) do wyróżniania obwodów fazowych lub sygnalizacji zasilania.
- Możliwa integracja z systemami listwowymi przy użyciu dedykowanych akcesoriów montażowych.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie akcesoria są dostępne dla ZUG1-35 i czy umożliwiają montaż na profilach montażowych?
Dostępne są oznaczniki i płytki krańcowe dedykowane do systemu TS 35, co pozwala na integrację z typowymi szynami montażowymi używanymi w rozdzielnicach. - Czy ZUG1-35 obsługuje zarówno przewody jedno-, jak i wielodrutowe?
Tak — złączka przyjmuje przewody jednodrutowe o przekroju 2,5–35 mm² oraz przewody linkowe bez końcówek tulejkowych o przekroju 2,5–25 mm². Przy stosowaniu tulejek należy sprawdzić kompatybilność wymiarową tulejki z zaciskiem.
