Opis produktu

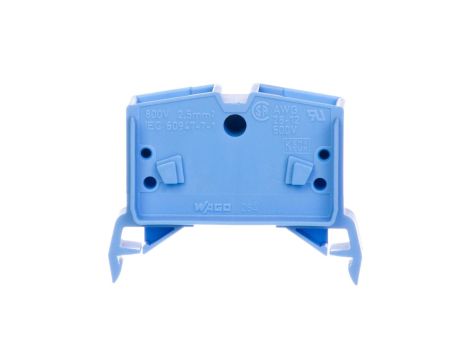

Złączka szynowa 4-przewodowa 2,5mm2 niebieska 264-734
Modułowa złączka przelotowa WAGO 264-734 to jednopoziomowy blok zaciskowy z gniazdami dla czterech przewodów, przeznaczony do montażu na szynie DIN 35 mm. Stosowana w rozdzielnicach, szafach sterowniczych oraz instalacjach wymagających separacji i połączeń typu Ex i.
Cechy techniczne
- Typ: złączka przelotowa, seria modular 264, numer wyrobu 264-734
- Poziomów: 1; zacisków na poziom: 2 (razem 4 przewody)
- Rodzaj połączenia: zacisk sprężynowy (narzędziowy sposób montażu)
- Zakres przekrojów przewodów: 0,08–2,5 mm? (przewód jednodrutowy i linkowy bez tulejki)
- Prąd znamionowy In: 24 A; napięcie znamionowe: 800 V; wytrzymałość udarowa: 8 kV
- Pozycja wprowadzania przewodów: od góry
- Materiał izolacyjny: tworzywo termoplastyczne; kolor: niebieski
- Wymiary: szer. 10 mm (raster), wys. przy najniższym montażu 24,5 mm, dł. 38 mm; masa ? 6,208 g
- Montaż: szyna montażowa DIN 35 mm; konstrukcja pozioma; wymagana płytka zamykająca
Zastosowanie produktu
- Połączenia przelotowe i rozdzielcze w rozdzielnicach niskiego napięcia i szafach sterowniczych
- Instalacje przemysłowe i automatyka maszynowa wymagające szybkiego podłączania przewodów do 2,5 mm?
- Systemy eksploatowane w strefach z wymaganiem separacji Ex i (zgodnie z przeznaczeniem produktu)
- Zastosowania na szynach DIN 35 mm w instalacjach sygnałowych i zasilających o prądzie do 24 A
