Złączka szynowa 3-przewodowa do czujnikow szara 270-560

Złączka szynowa 3-przewodowa do czujnikow szara 270-560

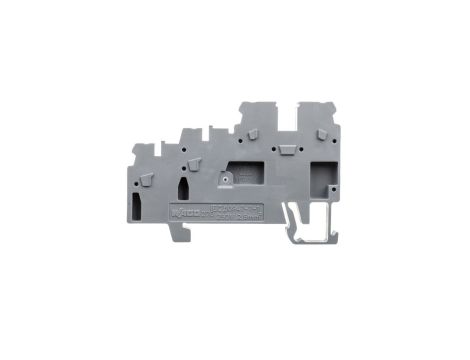

Złączka szynowa 3-przewodowa do czujników szara 270-560 to modułowy zacisk montowany na szynie DIN 35 mm, przeznaczony do przyłączania przewodów sygnałowych i zasilających w układach automatyki przemysłowej. Produkt umożliwia szybkie i beznarzędziowe mocowanie przewodów za pomocą zacisku sprężynowego.

Cechy techniczne

• Montaż: szyna montażowa DIN 35 mm.
• Materiał izolacyjny: tworzywo termoplastyczne, kolor szary.
• Wymiary: długość 68 mm; szerokość / rozmiar rastra 5 mm; wysokość przy najniższym sposobie montażu 39 mm.
• Liczba poziomów: 1; liczba zacisków na poziom: 4.
• Rodzaj połączenia elektrycznego: zacisk sprężynowy; pozycja połączenia: z góry.
• Przekrój przyłączanego przewodu (jednodrutowy): 0,08–2,5 mm?.
• Przekrój przyłączanego przewodu (linkowy bez tulejki): 0,08–2,5 mm?.
• Prąd znamionowy In: 18 A.
• Wymagana płytka zamykająca: tak.

Zastosowanie

• Przyłączanie czujników 3-przewodowych w szafach sterowniczych i rozdzielnicach.
• Realizacja połączeń sygnałowych i zasilających w systemach automatyki przemysłowej oraz liniach produkcyjnych.
• Montaż w instalacjach wymagających kompaktowych modułów na szynie DIN 35 mm z szybkim zaciskiem sprężynowym.
• Stosowanie tam, gdzie potrzebny jest zakres przewodów 0,08–2,5 mm? i obciążenie do 18 A.
