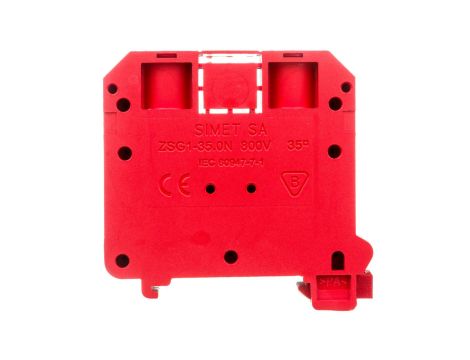

Złączka szynowa gwintowa 2,5-35mm2 2-torowa czerwona ZSG1-35.0N 11721311

Złączka szynowa gwintowa 2,5-35mm2 2-torowa czerwona ZSG1-35.0N 11721311

Złączka szynowa gwintowa ZSG1-35.0N to dwutorowe złącze izolacyjne przeznaczone do łączenia przewodów o przekrojach od 2,5 do 35 mm². Produkt stosowany jest w rozdzielnicach i szafach sterowniczych, montowany na standardowej szynie DIN TS35.

Cechy techniczne

• Przekrój przyłączanego przewodu: 2,5–35 mm² (jednodrutowy i linkowy bez końcówki tulejkowej).
• Prąd znamionowy In: 125 A; napięcie znamionowe: 800 V.
• Liczba poziomów: 1; liczba zacisków na poziom: 2 (dwutorowa).
• Rodzaj połączenia elektrycznego: połączenie śrubowe; wkręty montażowe: M6x12.
• Montaż: na szynę montażową DIN 35 mm (TS 35).
• Materiał izolacyjny: tworzywo termoplastyczne PA66; bezhalogenowe; klasa palności zgodna z UL94: V0.
• Wymiary: szerokość 16 mm; wysokość 60 mm (52,5 mm przy najniższym sposobie montażu); długość 53 mm.
• Temperatura pracy: od -25 °C do 125 °C.
• Wymagana płytka zamykająca: tak; dostępne akcesoria: oznaczniki szynowe i płytki krańcowe.

Zastosowanie produktu

• Rozdzielnice i szafy sterownicze — łączenie przewodów zasilających i obwodów pomocniczych o przekrojach do 35 mm².
• Instalacje przemysłowe wymagające montażu na szynie DIN TS35 przy zachowaniu klasy palności UL94 V0 i bezhalogenowej izolacji.
• Aplikacje o temperaturach pracy od -25 °C do 125 °C, gdzie wymagane jest połączenie śrubowe M6 dla prądu do 125 A.
