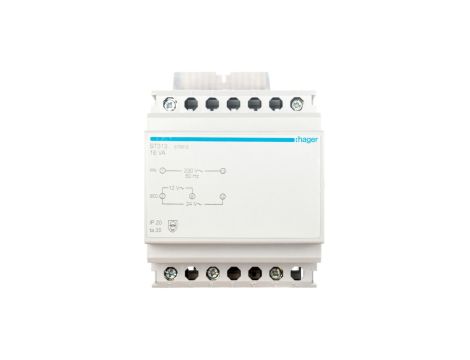

Transformator bezpieczeństwa modułowy 230/12- 24V AC 1,33-0,67A ST313

Transformator bezpieczeństwa modułowy 230/12- 24V AC 1,33-0,67A ST313

Transformator bezpieczeństwa ST313 to modułowe urządzenie 230 V → 12/24 V AC o mocy znamionowej 16 VA, przeznaczone do zasilania obwodów niskonapięciowych SELV/PELV w instalacjach przemysłowych i budynkowych. Urządzenie umożliwia montaż na szynie DIN oraz montaż natynkowy, zapewniając izolację obwodów wtórnych.

Cechy techniczne

• Napięcie pierwotne: 230 V AC, częstotliwość znamionowa: 50 Hz.
• Napięcie wtórne: 12 V / 24 V AC (wyjścia do 1,33 A przy 12 V oraz 0,67 A przy 24 V).
• Moc znamionowa: 16 VA.
• Napięcie izolacji: 4000 V.
• Zabezpieczenie przeciwzwarciowe; konstrukcja przeznaczona do pracy z obwodami SELV/PELV.
• Stopień ochrony: IP20 — ochrona przed dotykiem palcem i ciałami stałymi >12 mm, brak ochrony przed wilgocią.
• Wersja modułowa, montaż na szynie DIN oraz możliwość montażu natynkowego.
• Wymiary: szerokość 70 mm, wysokość 85 mm, głębokość 58 mm.

Zastosowanie produktu

• Zasilanie obwodów sterowania i automatyki budynkowej wymagających izolowanego napięcia 12/24 V AC.
• Zasilanie czujników, modułów sygnalizacyjnych i układów pomiarowych pracujących na napięciu SELV.
• Instalacje w rozdzielnicach i szafach sterowniczych, gdzie wymagany jest montaż na szynie DIN lub montaż natynkowy.
• Aplikacje, w których konieczna jest separacja galwaniczna obwodów wtórnych.

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Czy transformator bezpieczeństwa ST313 można montować bezpośrednio na zewnątrz?
   Ze względu na stopień ochrony IP20 transformator ST313 nie jest przeznaczony do montażu na zewnątrz bez dodatkowej obudowy. Dla instalacji narażonych na wilgoć lub zewnętrzne warunki należy stosować odpowiednią skrzynkę lub montować urządzenie wewnątrz szczelnej rozdzielnicy.
2. Jak dobrać długość i przekrój przewodów do transformatora ST313?
   Karta katalogowa wskazuje, że maksymalne długości przewodów zależą od obciążenia; producent nie podaje uniwersalnej wartości. Przy doborze przewodów należy uwzględnić dopuszczalny spadek napięcia i prąd obciążenia (1,33 A przy 12 V; 0,67 A przy 24 V) i wykonać obliczenia spadku napięcia dla zastosowanego przekroju.
