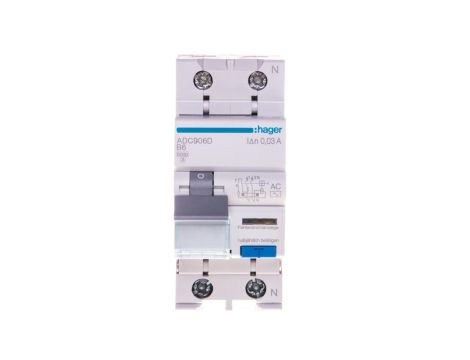

Wyłącznik różnicowo-nadprądowy RCBO 2P B6A 0,03A Typ AC ADC906D

Wyłącznik różnicowo-nadprądowy RCBO 2P B6A 0,03A Typ AC ADC906D

Wyłącznik różnicowo-nadprądowy RCBO 2P B6A 0,03A Typ AC ADC906D łączy funkcję wykrywania prądu różnicowego z zabezpieczeniem nadprądowym o charakterystyce B. Przeznaczony do ochrony obwodów jednofazowych w rozdzielnicach mieszkaniowych, biurowych oraz lekkich instalacjach przemysłowych.

Cechy techniczne

• Typ: wyłącznik różnicowo-nadprądowy 1P+N (konstrukcja VI), jednoczesne rozłączanie bieguna N: Tak.
• Znamionowy prąd pracy: 6 A; charakterystyka wyzwalania: B.
• Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość: AC.
• Znamionowe napięcie łączeniowe: 240 V AC; częstotliwość znamionowa: 50 Hz; napięcie izolacji: 500 V.
• Zdolność zwarciowa (Icn): 6 kA.
• Szerokość: 2 moduły; stopień ochrony: IP20 (oznaczane również jako IP2X).
• Wytrzymałość elektryczna i mechaniczna: 2000 cykli.
• Moment dokręcający zacisków: 1,3 Nm.
• Zakres temperaturowy przechowywania: -25 °C do 70 °C; wartość znamionowego prądu może się zmieniać w zależności od temperatury (np. do 7,2 A przy -25 °C zgodnie z kartą katalogową).
• Uwagi instalacyjne: występują współczynniki korekcyjne prądu dla montażu aparatów obok siebie — należy stosować zalecane wartości z dokumentacji producenta.
• Zgodność: norma EN 61009-1; zgodność z dyrektywą RoHS (informacje zgodne z kartą katalogową).

Zastosowanie produktu

• Ochrona przeciwporażeniowa i zabezpieczenie nadprądowe obwodów jednofazowych (gniazda, obwody oświetleniowe) w instalacjach mieszkaniowych i biurowych.
• Stosowanie w rozdzielnicach modułowych na szynie DIN tam, gdzie wymagana jest kompaktowa ochrona kombinowana (2 moduły).
• Zastąpienie oddzielnego RCD i MCB w obwodach o znamionowych parametrach zgodnych z kartą katalogową.
• Aplikacje o ograniczonych wymaganiach przemysłowych, gdzie krytyczne są parametry: 30 mA czułość różnicowa, charakterystyka B oraz zdolność zwarciowa 6 kA.
