Opis produktu

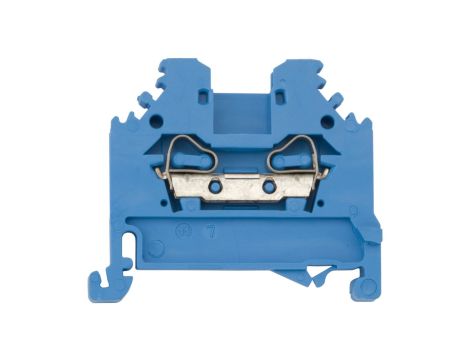

Złączka szynowa 2-przewodowa 2,5mm2 niebieska 280-104
Dwuzaciskowa złączka szynowa 280-104 przeznaczona do montażu na szynie DIN 35 mm, stosowana do połączeń przelotowych i rozdzielczych przewodów miedzianych w instalacjach przemysłowych i rozdzielnicach. Konstrukcja z zaciskiem sprężynowym umożliwia szybkie i pewne podłączenie przewodów jednodrutowych oraz linkowych w zakresie do 2,5 mm2.
Cechy techniczne
- Napięcie znamionowe Ue: 800 V
- Prąd znamionowy In: 24 A
- Przekrój przewodu: 0,08–2,5 mm2 (przewody jednodrutowe i linkowe bez tulejek)
- Typ połączenia: zacisk sprężynowy (połączenie boczne)
- Liczba poziomów: 1; liczba zacisków na poziom: 2
- Materiały: obudowa z tworzywa termoplastycznego (PA66), klasa palności UL94 V0
- Wymiary: szerokość 5 mm, wysokość przy montażu 30,5 mm, długość/głębokość 42,5 mm
- Zakres temperatur pracy: -35 °C do 105 °C
- Montaż: szyna montażowa DIN 35 mm
- Dodatkowe cechy: brak wewnętrznego zmostkowania; wymagana płytka zamykająca; kolor: niebieski
Zastosowanie produktu
- Połączenia przelotowe i dystrybucyjne w rozdzielnicach i szafach sterowniczych
- Instalacje przemysłowe i automatyka maszyn — łączenia sygnałowe i zasilające do 24 A
- Rozwiązania wymagające zwartego układu zacisków (szerokość 5 mm) oraz szybkiego montażu na szynie DIN 35 mm
- Systemy instalacyjne wykorzystujące przewody miedziane jednodrutowe i linkowe w dopuszczalnym zakresie przekrojów
