Złączka szynowa 2-przewodowa 2,5mm2 szara 280-101

Złączka szynowa 2-przewodowa 2,5mm2 szara 280-101

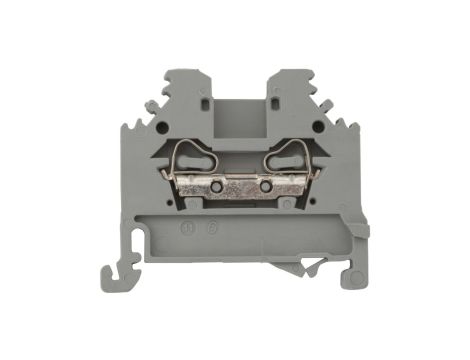

Złączka szynowa 2-przewodowa 2,5mm2 szara 280-101 to dwubiegunowy moduł montowany na szynie DIN 35 mm przeznaczony do bocznego przyłączania przewodów o przekroju do 2,5 mm2. Produkt znajduje zastosowanie w rozdzielnicach i szafach sterowniczych do połączeń zasilających i sygnałowych do 24 A.

Cechy techniczne

• Montaż: szyna montażowa DIN 35 mm; pozycja połączenia: boczna
• Liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra: niezmostkowane
• Rodzaj połączenia elektrycznego: zacisk sprężynowy (po obu stronach)
• Prąd znamionowy: 24 A
• Przekrój przewodów: 0,08–2,5 mm? dla przewodów jedno- i wielożyłowych; dopuszcza przewody linkowe bez tulejki do 2,5 mm?
• Wymiary: długość 42,5 mm; szerokość/rozmiar rastra 5 mm; wysokość przy najniższym montażu 30,5 mm
• Materiał izolacyjny: tworzywo termoplastyczne; klasa palności zgodna z UL94: V0
• Zakres temperatur pracy: od -35 °C do +105 °C
• Wymagana płytka zamykająca: tak
• Wersja przeciwwybuchowa (EEx e): nie

Zastosowanie produktu

• Rozdzielnice i szafy sterownicze w automatyce przemysłowej — łączenie obwodów zasilających i pomocniczych do 24 A
• Panele montażowe i listwy przyłączeniowe o rastrze 5 mm, gdzie wymagane jest boczne przyłącze przewodów
• Instalacje sygnałowe i niskoprądowe wykorzystujące przewody jedno- i wielożyłowe bez tulejek końcowych
• Aplikacje profesjonalne wymagające kompaktowych, nieizolowanych mostków zewnętrznych oraz montażu na szynie DIN 35 mm
