Opis produktu

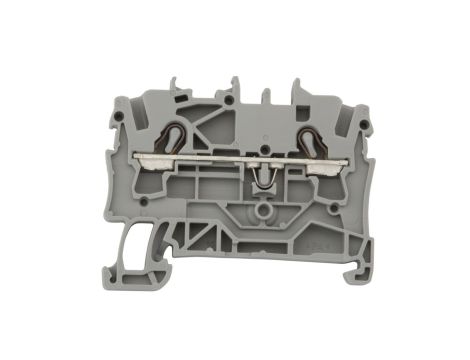

Złączka szynowa 2-przewodowa 2,5mm2 szara 2002-1201 TOPJOBS
Złączka przelotowa TOPJOB® S 2002-1201 przeznaczona do łączenia przewodów miedzianych o przekrojach 0,25–4 mm2; montaż na szynie DIN 35 mm. Produkt stosowany w rozdzielnicach i szafach sterowniczych do rozdziału zasilania i sygnałów.
Cechy techniczne
- Numer katalogowy: 2002-1201; rodzina produktu: TOPJOB® S
- Typ: złączka 2-przewodowa, 1 poziom, 2 zaciski na poziom
- Sposób montażu: szyna montażowa DIN 35 mm
- Technologia połączenia: Push-in CAGE CLAMP® (zacisk sprężynowy), pozycja połączenia: z góry
- Prąd znamionowy In: 24 A
- Napięcie znamionowe: 800 V; dla aplikacji Ex e II: 550 V (zgodnie z dokumentacją producenta)
- Zakres przekrojów przewodów: 0,25–4 mm2 (jednodrutowe, linkowe z/bez tulejek i wielożyłowe)
- Materiał przewodu: miedź; izolacja: tworzywo termoplastyczne (PA66), klasa palności UL94 V0
- Wymiary: szerokość/rastr 5,2 mm; wysokość 32,9 mm (przy najniższym sposobie montażu około 33 mm); długość/głębokość 48,5 mm
- Temperatura pracy: od -60 °C do 105 °C
- Wewnętrzne piętra zmostkowane: nie; wymagana płytka zamykająca: tak
- Kolor: szary
Zastosowanie produktu
- Montaż w rozdzielnicach i szafach sterowniczych na szynie DIN 35 mm
- Połączenia zasilania i sygnałów do 24 A oraz rozdział obwodów z przewodami 0,25–4 mm2
- Tablice rozdzielcze, szyny przyłączeniowe, panele control-room
- Aplikacje przemysłowe i automatyka; możliwość zastosowania w strefach Ex po użyciu odpowiedniej wersji i zgodnej dokumentacji producenta
