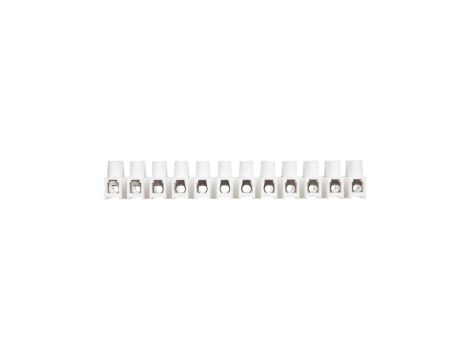

Listwa zaciskowa gwintowa 12-torowa 10mm2 biała LTA12-10 22512216
Listwa zaciskowa gwintowa LTA12-10 to 12-torowy moduł połączeniowy przeznaczony do łączenia przewodów o przekrojach średnich; stosowany w rozdzielnicach i szafach sterowniczych oraz przy zasilaniu maszyn i urządzeń przemysłowych.
Cechy techniczne
- Liczba torów: 12; liczba biegunów: 12; liczba zacisków na biegun: 2
- Przekrój przewodu (jednodrutowy): 4–10 mm2; przewód linkowy: 4–6 mm2
- Prąd znamionowy In: 57 A
- Napięcie znamionowe: 400 V (w dokumentacji występuje także wartość maks. 450 V)
- Zakres temperatur pracy: -25°C do 85°C
- Materiał izolacyjny: bezhalogenowy poliamid PA 6; części przewodzące: mosiądz galwanizowany
- Połączenie: śrubowe (pozycja boczna)
- Wymiary gabarytowe: długość 141 mm; szerokość/rozmiar rastra 25 mm; wysokość przy najniższym montażu 20 mm
- Odległość między osiami otworów montażowych: 12 mm
- Wersja przeciwwybuchowa: Nie
Zastosowanie produktu
- Połączenia zasilania w rozdzielnicach przemysłowych i szafach sterowniczych
- Punkty przyłączeniowe w maszynach i urządzeniach o prądzie do 57 A
- Instalacje, gdzie wymagane są przewody o przekrojach 4–10 mm² (jednodrutowe) lub 4–6 mm² (linkowe)
- Aplikacje wymagające materiałów bezhalogenowych i mosiężnych styków galwanizowanych
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy listwa LTA12-10 wymaga stosowania płytki zamykającej?
Nie — listwa LTA12-10 nie wymaga oddzielnej płytki zamykającej. - Czy podane wartości przekrojów dotyczą przewodów bez końcówek tulejkowych?
Tak — zakres 4–6 mm² dla przewodów linkowych podawany jest dla przewodów bez końcówek tulejkowych; stosując końcówki tulejkowe należy zweryfikować kompatybilność średnicy tulejki z przekrojem zacisku.
