Wyłącznik różnicowoprądowy 4P 63A 0,03A typ A iID A9Z21463

Wyłącznik różnicowoprądowy 4P 63A 0,03A typ A iID A9Z21463

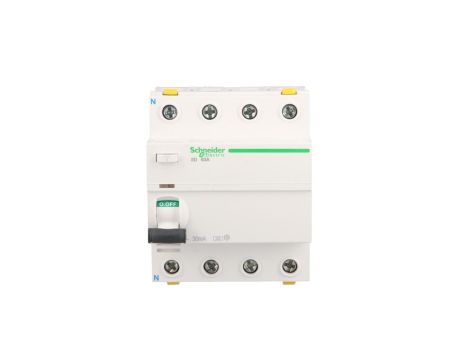

Wyłącznik różnicowoprądowy Acti 9 iID A9Z21463 to 4-biegunowe urządzenie ochronne o znamionowym prądzie 63 A i czułości 30 mA, przeznaczone do instalacji rozdzielczych prądu przemiennego. Stosowany do ochrony przeciwporażeniowej i wykrywania upływów prądu w obwodach jednofazowych i trójfazowych.

Parametry techniczne

• Znamionowy prąd (In): 63 A
• Liczba biegunów: 4 (4P)
• Znamionowy prąd różnicowy (IΔn): 0,03 A (30 mA)
• Typ czułości: A (iID)
• Napięcie znamionowe: 380…415 V AC, częstotliwość: 50 Hz
• Znamionowa zdolność łączeniowa (Icn): 1,5 kA (wg danych atrybutów)
• Podana wartość prądu zwarciowego w obwodzie: 10 kA (informacja producenta)
• Odporność na udar prądowy (Iimp): 0,25 kA
• Stopień ochrony: IP20
• Wymiary: szer. 72 mm (8 modułów DIN), wys. 91 mm, głęb. 73 mm; głębokość wbudowania ~70 mm
• Montaż: szyna DIN
• Temperatura pracy: -25…60 °C
• Masa: 0,37 kg
• Ochrona selektywna: nie; wyzwalanie krótkozwłoczne: nie
• Możliwość dodatkowego wyposażenia: tak
• Standardy środowiskowe: Green Premium (informacja producenta)
• Gwarancja: 18 miesięcy (informacja producenta)

Zastosowanie produktu

• Ochrona przeciwporażeniowa w rozdzielnicach mieszkaniowych i obiektach handlowych
• Zabezpieczenie obwodów gniazd wtykowych i obwodów oświetleniowych przed upływem prądu
• Stosowanie w instalacjach trójfazowych 380–415 V w celu detekcji upływów doziemnych
• Wykorzystanie w instalacjach z urządzeniami elektronicznymi i modułami półprzewodnikowymi, gdzie wymagane jest wyzwalanie różnicowoprądowe o czułości 30 mA
• Montaż w rozdzielnicach modułowych na szynie DIN; możliwość doposażenia w akcesoria pomocnicze
