Opis produktu

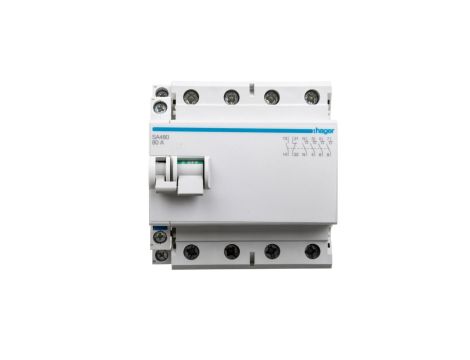

Rozłącznik modułowy 80A 4P (możliwy wyzwalacz) SA480
Modułowy rozłącznik izolacyjny SA480 to czterobiegunowy wyłącznik do odłączania obwodów sieci przemysłowych i budynkowych o prądzie znamionowym 80 A i napięciu pracy 400 V AC; konstrukcja modułowa umożliwia instalację w rozdzielnicach modułowych z ograniczoną głębokością zabudowy.
Cechy techniczne
- Konfiguracja: 4 bieguny (4P), przeznaczony do odłączania wszystkich przewodów fazowych i neutralnego
- Prąd znamionowy: 80 A
- Napięcie znamionowe: 400 V AC
- Znamionowa zdolność łączeniowa: 6 kA
- Prąd krótkotrwały (Icw): 960 A
- Straty mocy: 21,87 W
- Wymiary: głębokość zabudowy 68 mm; wysokość 83 mm; szerokość 79 mm; zajmuje 4 moduły
- Mechanika zacisków: moment dokręcający 2,7 Nm
- Konfiguracja styków pomocniczych: 4 styki zwierne; brak styków rozwiernych i przełącznych (0)
- Stopień ochrony: IP40
- Temperatura przechowywania: -25 do 70 °C
- Możliwość rozbudowy: przewidziane akcesoria (styki pomocnicze, wyzwalacze, mechanizmy blokujące) w celu rozszerzenia funkcji rozłącznika
Zastosowanie produktu
- Odłączanie i izolacja obwodów w rozdzielnicach modułowych w instalacjach przemysłowych i budynkowych
- Izolacja bezpieczeństwa podczas prac serwisowych oraz blokada zasilania odbiorników trójfazowych
- Zastosowania jako element systemu dystrybucji w sieciach 400 V (np. rozdział zasilania, obwody pomocnicze, obwody napędowe przy doborze odpowiednich zabezpieczeń)
- Rozszerzalność funkcji przez montaż akcesoriów: wyzwalacz zdalnego odłączenia, styki pomocnicze do sygnalizacji stanu, mechaniczne blokady
